一、對焊環板式(shi)松套(tao)法蘭型式(shi)與尺寸

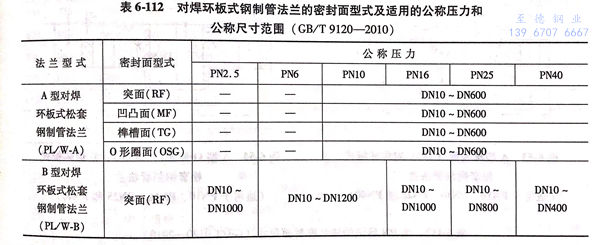

 用(yong)PN標記的(de)對焊(han)環板(ban)式松(song)套鋼制管法蘭分為A型(xing)和(he)B型(xing)兩(liang)種結構型(xing)式，其密封面型(xing)式及(ji)適(shi)用(yong)的(de)公(gong)稱壓力(li)和(he)公(gong)稱尺寸范圍見表(biao)6-112。

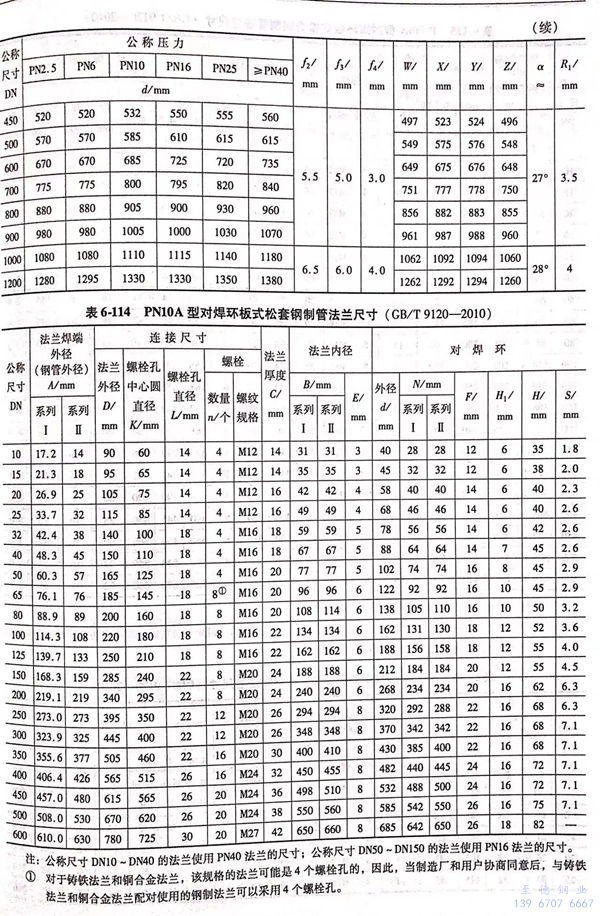

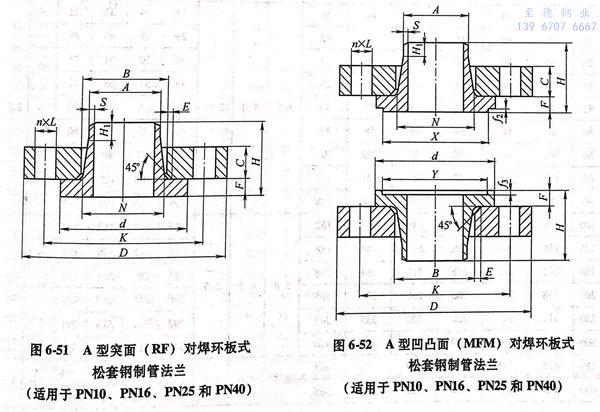

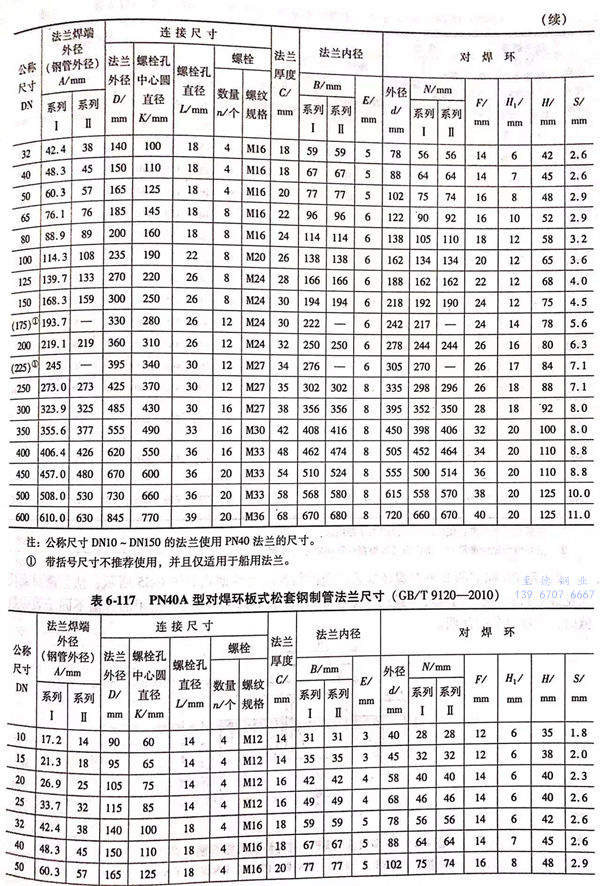

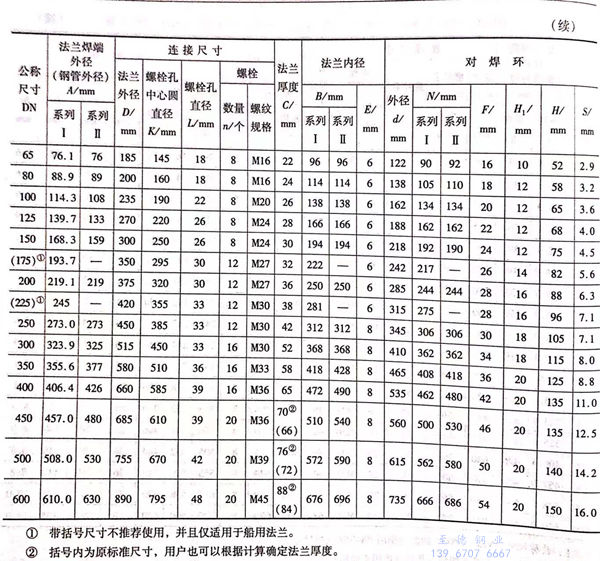

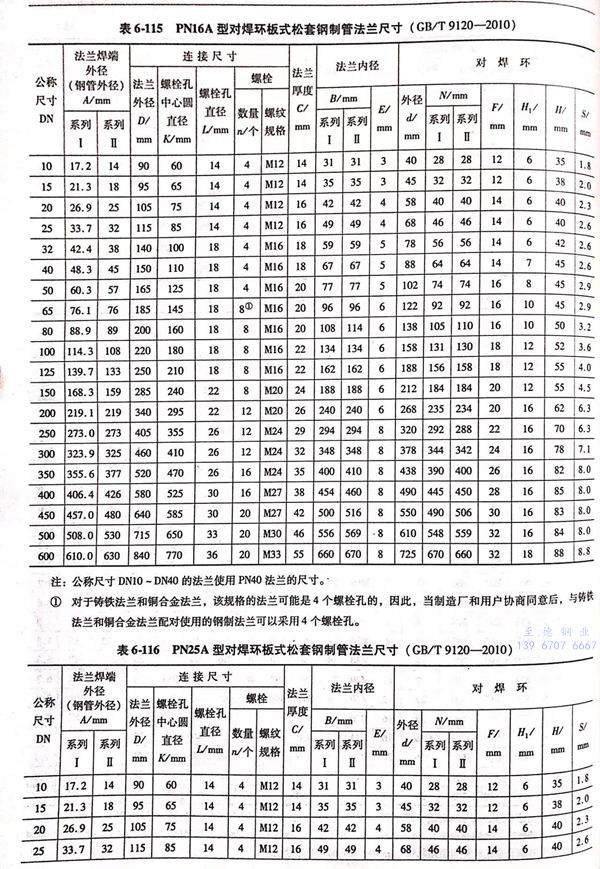

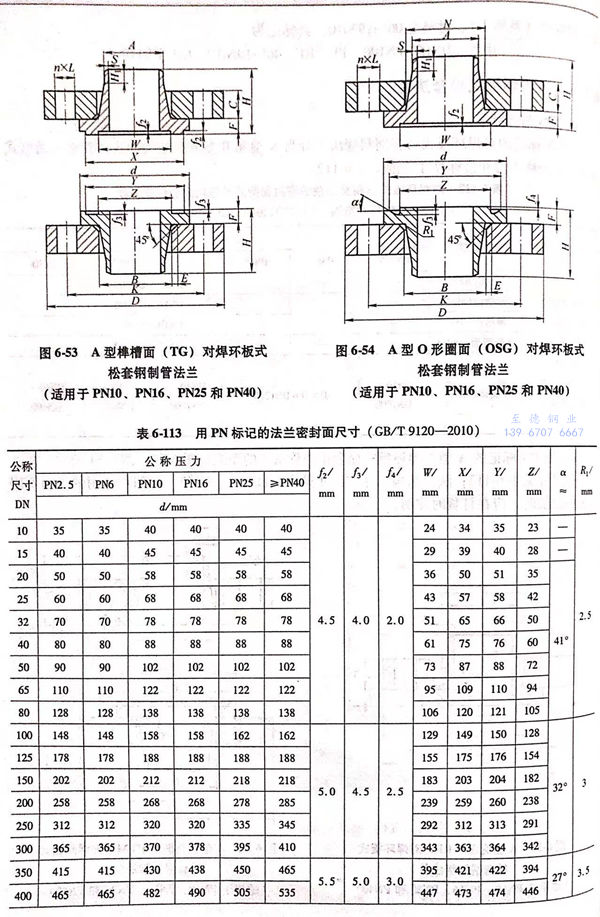

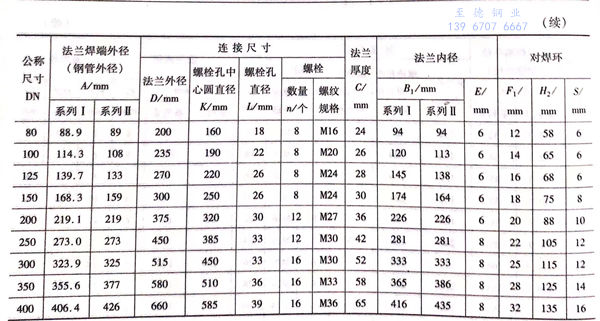

1. 用PN標記的A型(xing)對焊環板(ban)式松套鋼制管法蘭的型(xing)式如圖6-51~圖6-54所(suo)示；法蘭密封面尺寸見表(biao)(biao)6-113;法蘭結構尺寸或(huo)尺寸見表(biao)(biao)6-114~表(biao)(biao)6-117,當用戶選用的S值不同于表(biao)(biao)中數值時，應在訂貨時注明。

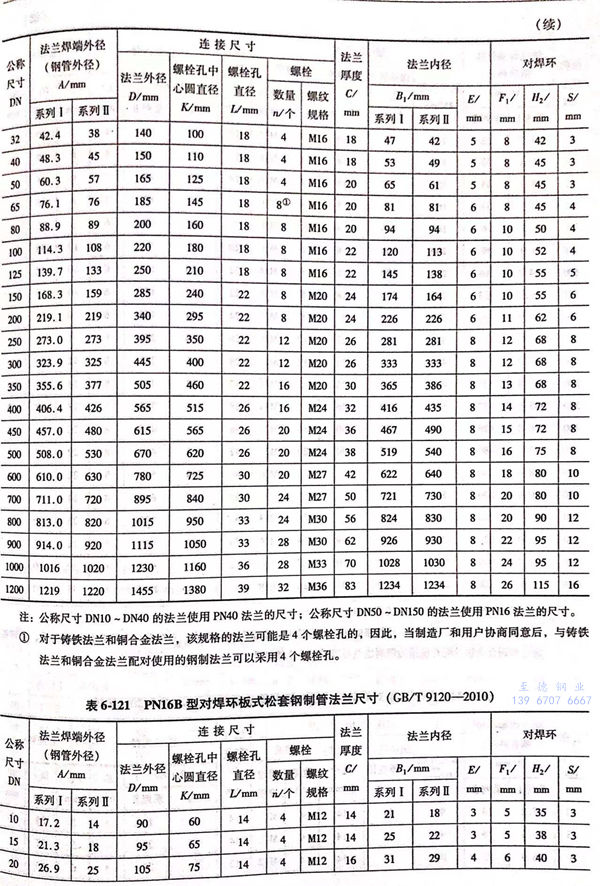

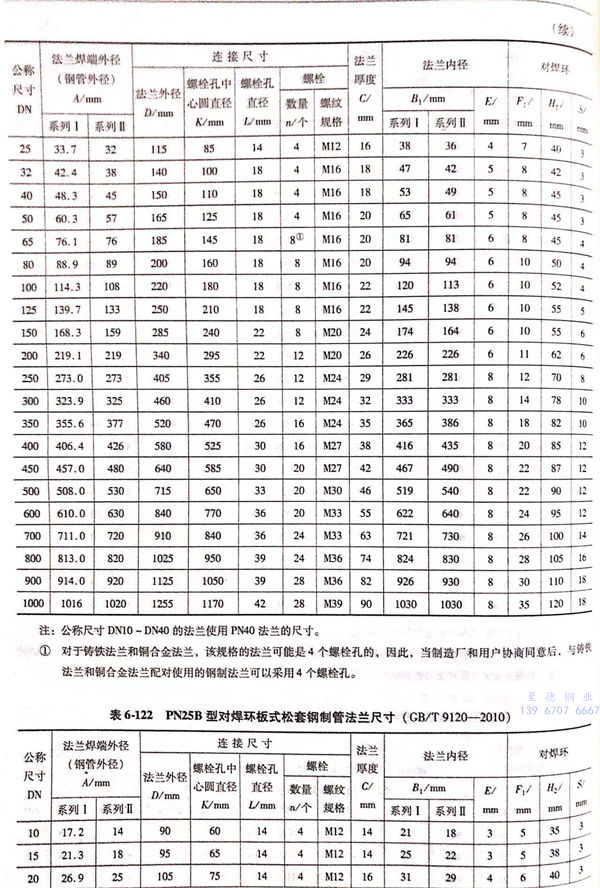

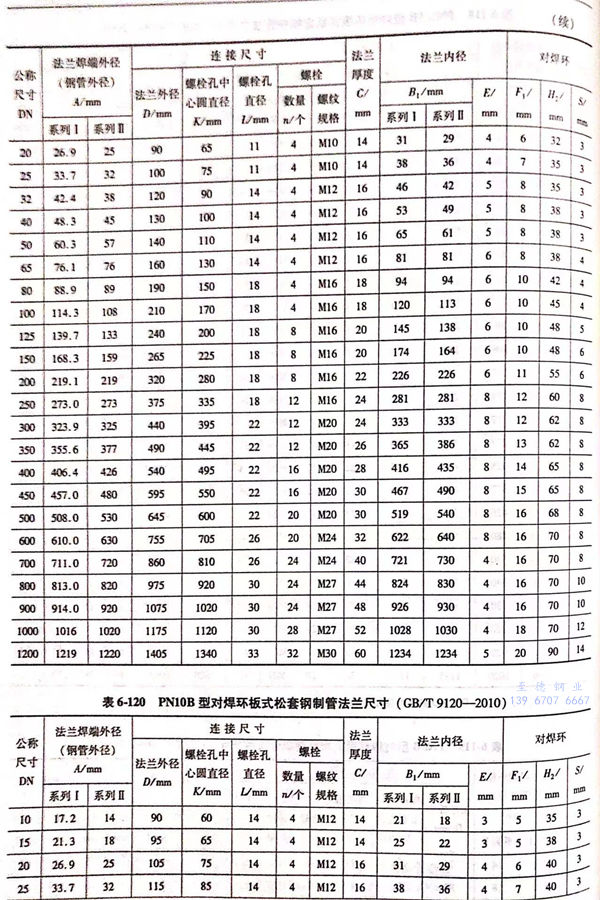

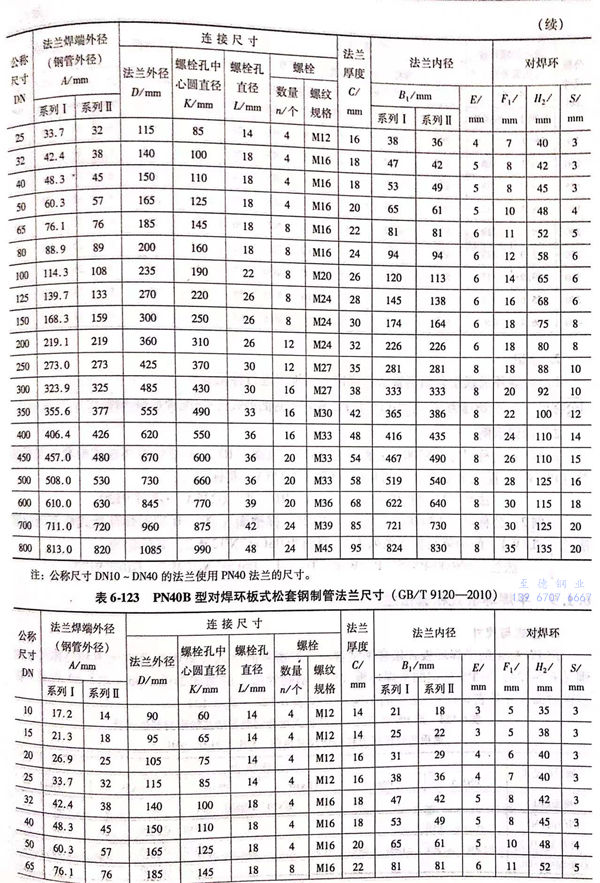

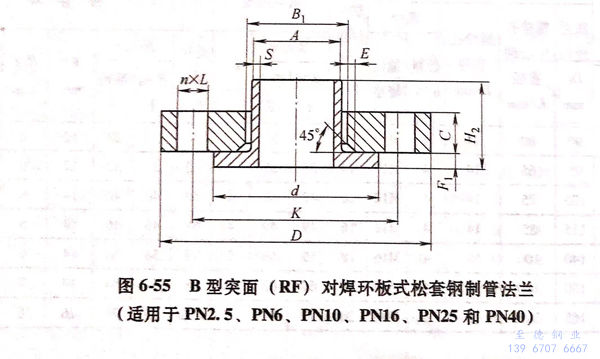

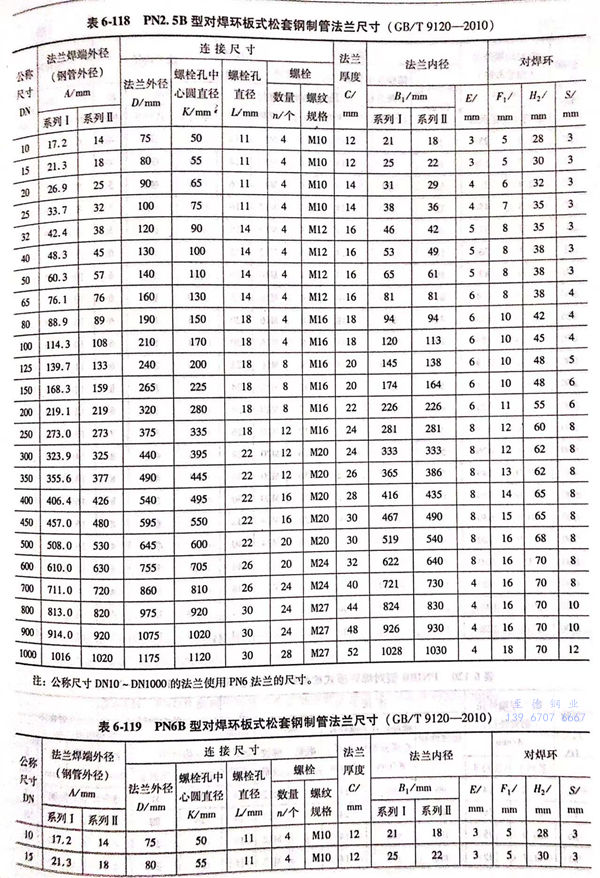

2. 用PN標記的(de)(de)B型對焊環(huan)板式(shi)松(song)套(tao)鋼制管(guan)法蘭(lan)的(de)(de)型式(shi)如圖(tu)6-55所示；法蘭(lan)密封面尺(chi)(chi)寸見(jian)表(biao)6-113;法蘭(lan)結構尺(chi)(chi)寸或尺(chi)(chi)寸見(jian)表(biao)6-118~表(biao)6-123,當(dang)用戶選用的(de)(de)S值不同于(yu)表(biao)中(zhong)數值時，應在訂(ding)貨時注(zhu)明(ming)。




二、對焊環(huan)板式(shi)松套(tao)法蘭標記(ji)


1. 對焊環(huan)板式(shi)松(song)套(tao)鋼制管法蘭應(ying)按下(xia)列規定進行標(biao)記(ji)：


  公(gong)稱尺(chi)寸 → 公(gong)稱壓力 → 法蘭型式(shi)代號（PL/W) → 密(mi)封(feng)面型式(shi)代號 → 配管系列(lie) → 材料代號 → 標準(zhun)編號


2. 標記(ji)示(shi)例


  示例 1 :  公稱(cheng)(cheng)尺寸(cun)DN300、公稱(cheng)(cheng)壓力PN16、突面(mian)（RF)A型對焊(han)環板式松套(tao)鋼制管(guan)(guan)法蘭(lan)（PL/W)、配用(yong)米制管(guan)(guan)（系(xi)列Ⅱ)、材(cai)料為Q235A,其標記(ji)為：法蘭(lan) DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例(li) 2 :公稱(cheng)(cheng)尺寸DN600、公稱(cheng)(cheng)壓力(li)PN25、榫槽面(mian)（TG)B型(xing)對焊環(huan)板(ban)式(shi)松(song)套鋼制管法蘭(lan)（PL/W)、配用英(ying)制管（系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為：法蘭(lan) DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
