一、平焊法蘭型式與尺(chi)寸

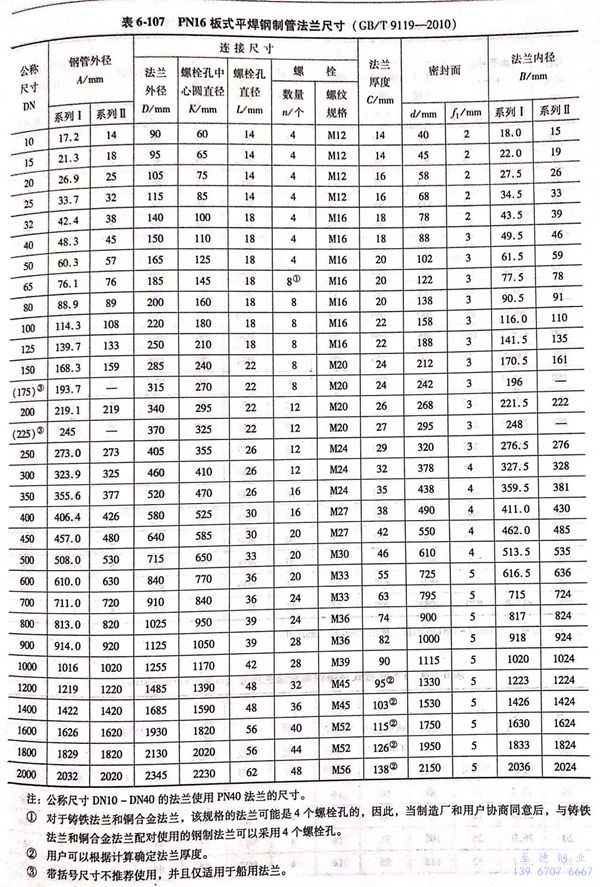

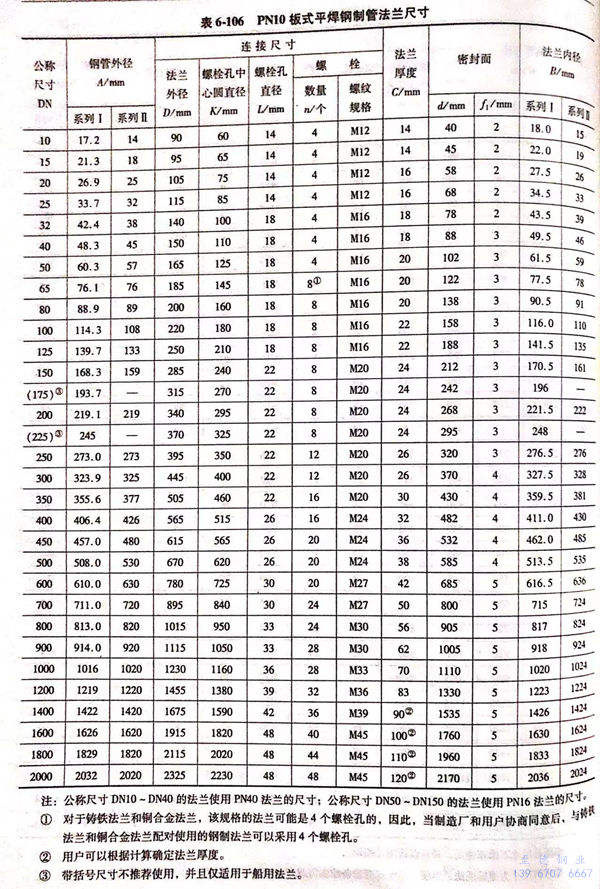

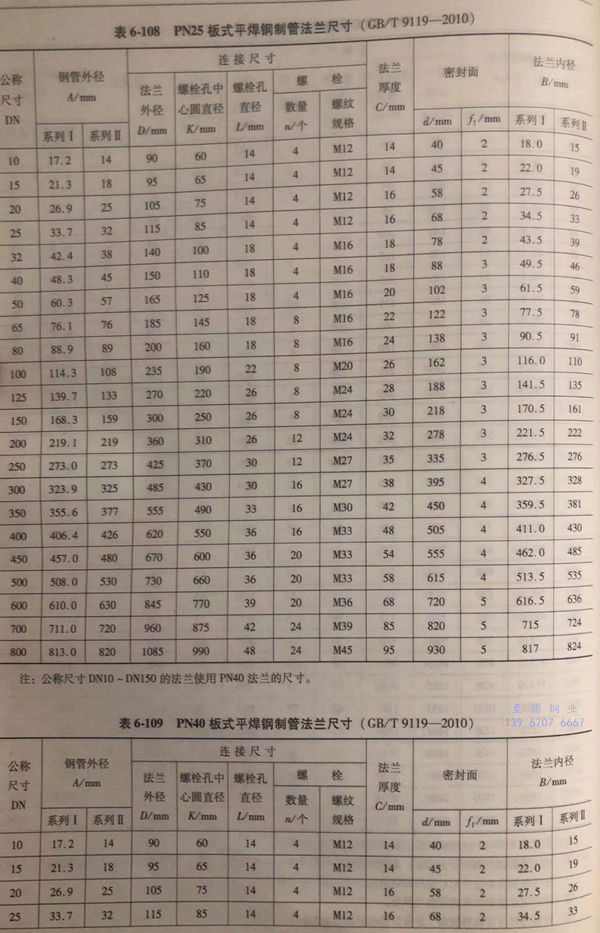

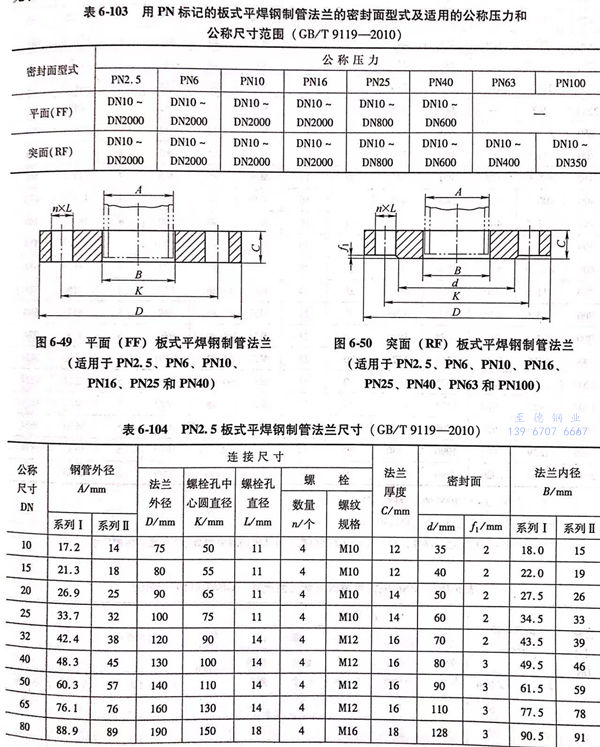

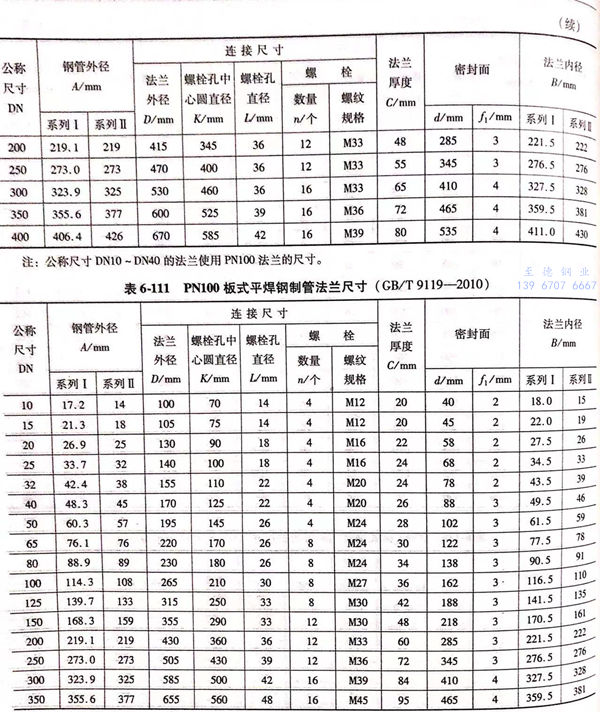

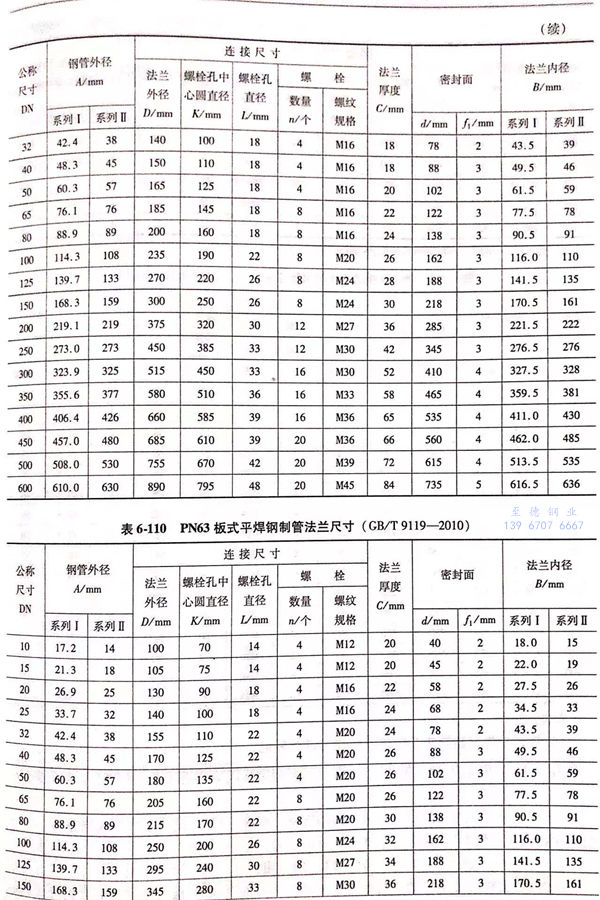

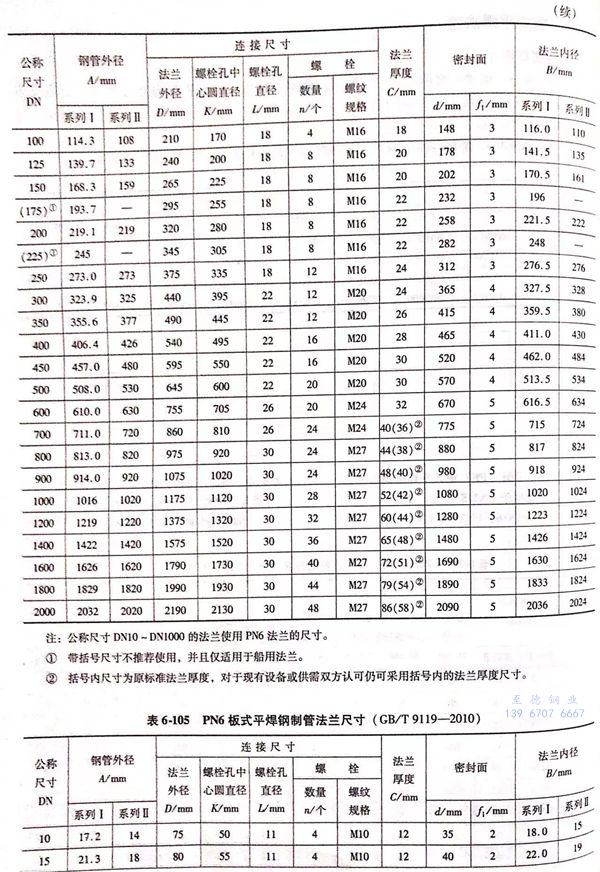

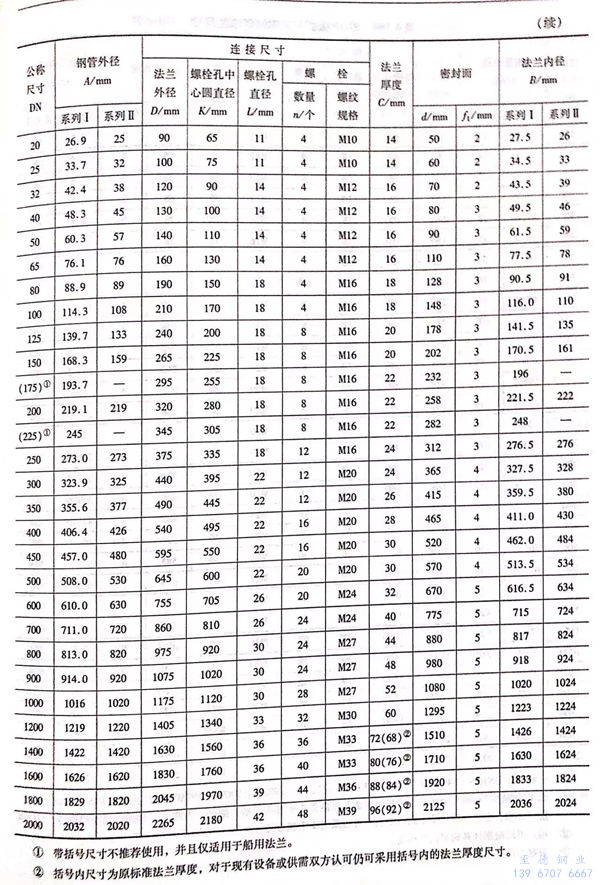

用PN標記的(de)(de)(de)板(ban)式(shi)平焊鋼制管(guan)法(fa)蘭(lan)的(de)(de)(de)密封面型式(shi)及(ji)適用的(de)(de)(de)公稱壓力和(he)公稱尺寸范圍見表(biao)6-103;用PN標記的(de)(de)(de)板(ban)式(shi)平焊鋼制管(guan)法(fa)蘭(lan)的(de)(de)(de)型式(shi)如圖6-49、圖6-50所示(shi)，法(fa)蘭(lan)的(de)(de)(de)結構尺寸見表(biao)6-104~表(biao)6-111。
二(er)、平焊(han)法蘭標記(ji)
1. 板式(shi)(shi)平焊鋼(gang)制管(guan)法(fa)蘭應按(an)下列規定(ding)進行標(biao)記：公稱(cheng)尺寸(cun) → 公稱(cheng)壓力 → 法(fa)蘭型(xing)式(shi)(shi)代(dai)(dai)號（PL) → 密(mi)封(feng)面型(xing)式(shi)(shi)代(dai)(dai)號 → 配(pei)管(guan)系(xi)列 → 材料代(dai)(dai)號 → 標(biao)準編號
2. 標記示例
示例1 : 公(gong)稱(cheng)尺寸(cun)DN600、公(gong)稱(cheng)壓力PN16、平面（FF)板式平焊鋼制管法(fa)蘭(lan)（PL)、配用米制管（系列(lie)Ⅱ)、材料為Q235A,其標記為：法(fa)蘭(lan) DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
