建(jian)筑給排水管道(dao)施(shi)工圖(tu)(tu)主要包括(kuo)平面圖(tu)(tu)、系(xi)統圖(tu)(tu)和詳(xiang)圖(tu)(tu)三(san)部(bu)分。
1. 平面圖的主(zhu)要內容
建筑給(gei)排水(shui)管道(dao)平(ping)面(mian)布(bu)置圖是施工圖中最(zui)重要(yao)和(he)最(zui)基(ji)本的圖樣，其比例為1:50和(he)1:100兩(liang)種。主(zhu)要(yao)表(biao)明室內給(gei)水(shui)排水(shui)管道(dao)、衛生器具和(he)用水(shui)設(she)備的平(ping)面(mian)布(bu)置。識讀時應掌握(wo)的主(zhu)要(yao)內容和(he)注(zhu)意(yi)事項(xiang)有以(yi)下幾點：
a. 查明(ming)衛(wei)生器(qi)(qi)具、用(yong)水設備（開(kai)水爐、水加熱器(qi)(qi)）和升壓設備（水泵、水箱）的類型、數(shu)量(liang)、安裝位置、定位尺寸。
b. 弄清給(gei)水引入管(guan)(guan)和(he)污水排出管(guan)(guan)的(de)平面(mian)位(wei)置、走(zou)向、定位(wei)尺寸與室外給(gei)排水管(guan)(guan)網的(de)連(lian)接方式、管(guan)(guan)徑及坡(po)度(du)。
c. 查明給水排水干管(guan)、主管(guan)、支(zhi)管(guan)的平面位置與走向、管(guan)徑尺寸及(ji)立管(guan)編號。
d. 對于消防(fang)給水管(guan)道應查(cha)明(ming)消防(fang)栓(shuan)的(de)布(bu)置(zhi)、口徑大小及(ji)消防(fang)栓(shuan)箱(xiang)形式與設置(zhi)。對于自動噴水滅火系統，還應查(cha)明(ming)噴頭(tou)的(de)類型(xing)、數(shu)(shu)量以及(ji)報警(jing)閥組等(deng)消防(fang)部件的(de)平面位置(zhi)、數(shu)(shu)量、規格、型(xing)號。
e. 應(ying)查明水表(biao)的型(xing)號、安(an)裝位置(zhi)及水表(biao)前后(hou)的閥門設置(zhi)情況。
f. 對于室內排水管(guan)道，應查明(ming)清通(tong)設備(bei)的布置情(qing)況，同時，彎頭、三(san)通(tong)應考慮(lv)是否(fou)帶(dai)檢修(xiu)門(men)。
特別(bie)提醒(xing)：對(dui)于大(da)型廠房的(de)室內排(pai)水(shui)管(guan)道(dao)應注意是否設有室內檢查(cha)(cha)(cha)井(jing)以及(ji)(ji)檢查(cha)(cha)(cha)井(jing)的(de)進出管(guan)與(yu)室外管(guan)道(dao)的(de)連接方式。對(dui)于雨(yu)水(shui)管(guan)道(dao)應查(cha)(cha)(cha)明(ming)雨(yu)水(shui)斗的(de)布置、數量、規格、型號，并結合詳圖查(cha)(cha)(cha)清(qing)雨(yu)水(shui)管(guan)與(yu)屋面天溝(gou)的(de)連接方式及(ji)(ji)施(shi)工(gong)做法(fa)。
2. 系統(tong)圖的主要內容
給水和排水管道系統(tong)圖是分系統(tong)繪制成正面斜等軸測圖的，主(zhu)要表明管道系統(tong)的空間走向。識讀時應(ying)掌握的主(zhu)要內(nei)容和注意事項(xiang)如下(xia)：
a. 查明(ming)給水(shui)管(guan)道(dao)系(xi)(xi)統(tong)的具(ju)體走向，干管(guan)敷設(she)形(xing)式、管(guan)徑尺寸、閥門(men)設(she)置以及管(guan)道(dao)標高。識讀給水(shui)系(xi)(xi)統(tong)圖時(shi)，應按引(yin)入管(guan)、干管(guan)、立管(guan)、支管(guan)及用水(shui)設(she)備的順序進行(xing)。
b. 查明排(pai)水(shui)管(guan)(guan)(guan)道(dao)系統(tong)的(de)(de)具體走(zou)向、管(guan)(guan)(guan)路分(fen)支情況，管(guan)(guan)(guan)徑尺(chi)寸(cun)、橫(heng)管(guan)(guan)(guan)坡度、管(guan)(guan)(guan)道(dao)標高、存水(shui)彎(wan)形式、清(qing)通(tong)設(she)備型號、彎(wan)頭、三通(tong)的(de)(de)選(xuan)用(yong)是否符(fu)合(he)規范要求。識讀排(pai)水(shui)管(guan)(guan)(guan)道(dao)系統(tong)圖時，應按(an)衛生(sheng)器(qi)具或(huo)排(pai)水(shui)設(she)備的(de)(de)存水(shui)彎(wan)、器(qi)具排(pai)水(shui)管(guan)(guan)(guan)、排(pai)水(shui)橫(heng)管(guan)(guan)(guan)、立(li)管(guan)(guan)(guan)、排(pai)出(chu)管(guan)(guan)(guan)的(de)(de)順序進行。
3. 詳圖的主要內容(rong)
室內(nei)給排(pai)(pai)水(shui)管道詳圖主要包括(kuo)管道節(jie)點、水(shui)表、消防栓、水(shui)加熱(re)器、開水(shui)爐、衛生器具、穿墻套管、排(pai)(pai)水(shui)設備、管道支(zhi)架等(deng)，圖上(shang)均注有(you)詳細尺寸(cun)，可供安裝時直接使(shi)用。

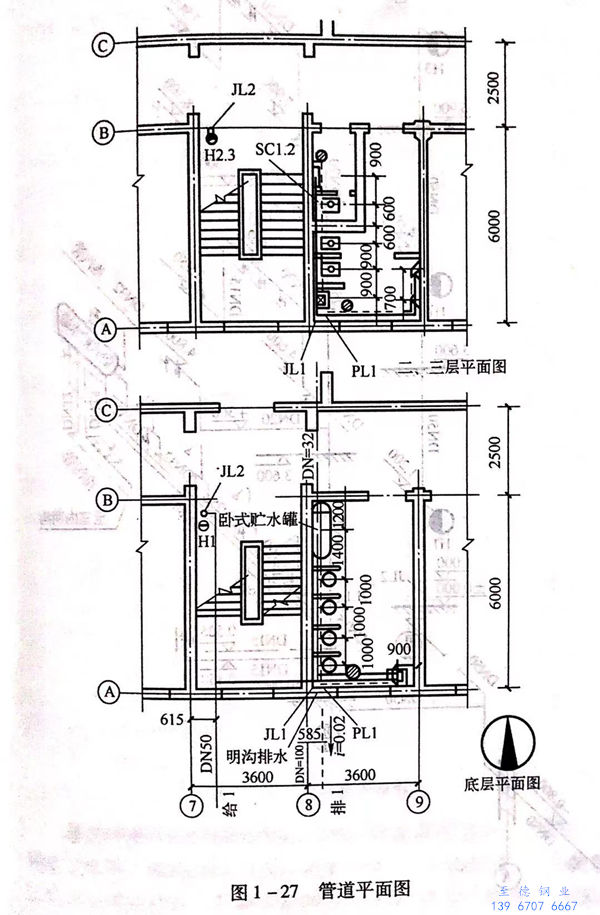

【實例】圖1-27~圖1-29是某三層辦公樓的給水排水管道平面圖和系統圖，試對這套(tao)施工(gong)圖進行識讀。
通(tong)過(guo)識讀(du)平面圖得知該辦(ban)公樓(lou)底(di)層(ceng)設(she)有(you)(you)(you)淋(lin)浴(yu)間，二(er)層(ceng)和(he)三層(ceng)設(she)有(you)(you)(you)衛生(sheng)間。淋(lin)浴(yu)間內設(she)有(you)(you)(you)四(si)組淋(lin)浴(yu)器(qi)、一只(zhi)(zhi)洗臉盆(pen)、一只(zhi)(zhi)地漏。二(er)層(ceng)衛生(sheng)間內設(she)有(you)(you)(you)三套高水(shui)箱(xiang)(xiang)蹲式大便(bian)器(qi)、兩套小便(bian)器(qi)、一只(zhi)(zhi)洗臉盆(pen)、兩只(zhi)(zhi)地漏。三層(ceng)衛生(sheng)間布(bu)置與二(er)層(ceng)相(xiang)同。每層(ceng)樓(lou)梯間均設(she)有(you)(you)(you)消防栓(shuan)箱(xiang)(xiang)。

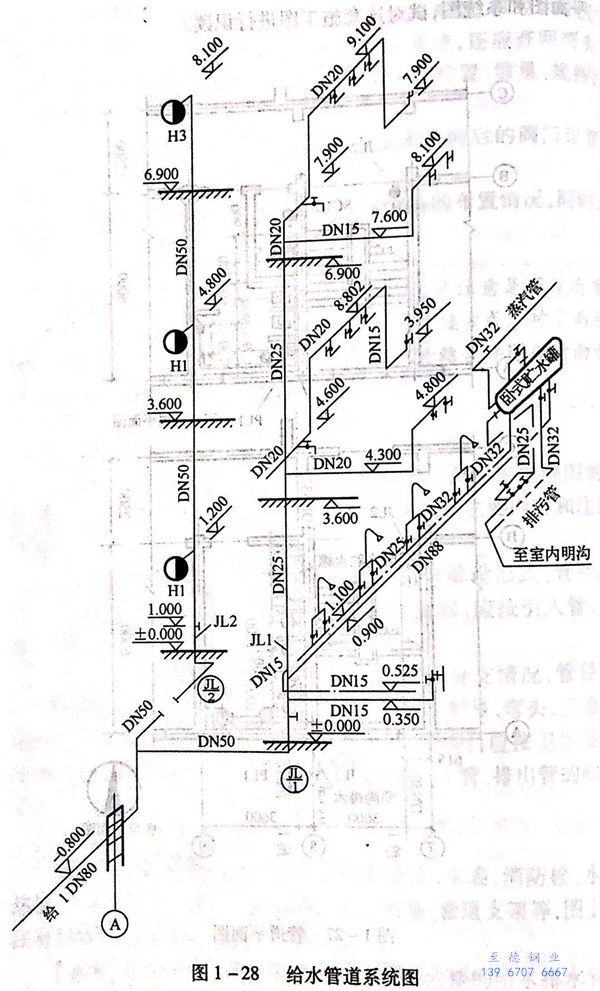

給水引(yin)入(ru)管的位置處(chu)于7號(hao)軸(zhou)線(xian)東(dong)615mm處(chu)，由(you)南向北(bei)進入(ru)室(shi)內(nei)并分(fen)兩路，一(yi)路由(you)西(xi)向東(dong)進入(ru)淋浴間，立管編號(hao)為JL1;另一(yi)路進人室(shi)內(nei)后向北(bei)至消(xiao)防栓箱，消(xiao)防立管編號(hao)為JL2。
JL1位于A軸線和8號軸線的墻(qiang)角處，該立管(guan)在底層分兩路(lu)(lu)供(gong)水(shui)，一(yi)路(lu)(lu)由南向(xiang)北(bei)沿(yan)8號軸線沿(yan)墻(qiang)敷設，管(guan)徑為(wei)DN32,標(biao)(biao)高為(wei)0.900m,經過(guo)四組(zu)淋浴(yu)器進入(ru)貯水(shui)罐。另一(yi)路(lu)(lu)沿(yan)A軸線沿(yan)墻(qiang)敷設，送至洗臉(lian)盆(pen)，標(biao)(biao)高為(wei)0.350m,管(guan)徑為(wei)DN15.管(guan)道在二層也分兩路(lu)(lu)供(gong)水(shui)，一(yi)路(lu)(lu)為(wei)洗滌盆(pen)供(gong)水(shui)，標(biao)(biao)高為(wei)4.6m,管(guan)徑為(wei)DN20.又登高至標(biao)(biao)高5.800m,管(guan)徑為(wei)DN20,為(wei)蹲式大便(bian)器高水(shui)箱供(gong)水(shui)，再返低(di)至3.950m,管(guan)徑為(wei)DN15,為(wei)洗臉(lian)盆(pen)供(gong)水(shui)。另一(yi)路(lu)(lu)由西向(xiang)東，標(biao)(biao)高為(wei)4.300m,登高至4.800m轉(zhuan)向(xiang)北(bei)，為(wei)小便(bian)器供(gong)水(shui)。
JL2設(she)在B軸線和7號(hao)軸線的樓梯(ti)間，在標(biao)高1.000m處設(she)閘閥，消防栓編號(hao)為H1、H2、H3,分別設(she)在1層(ceng)(ceng)～3層(ceng)(ceng)距地面1.2m處。

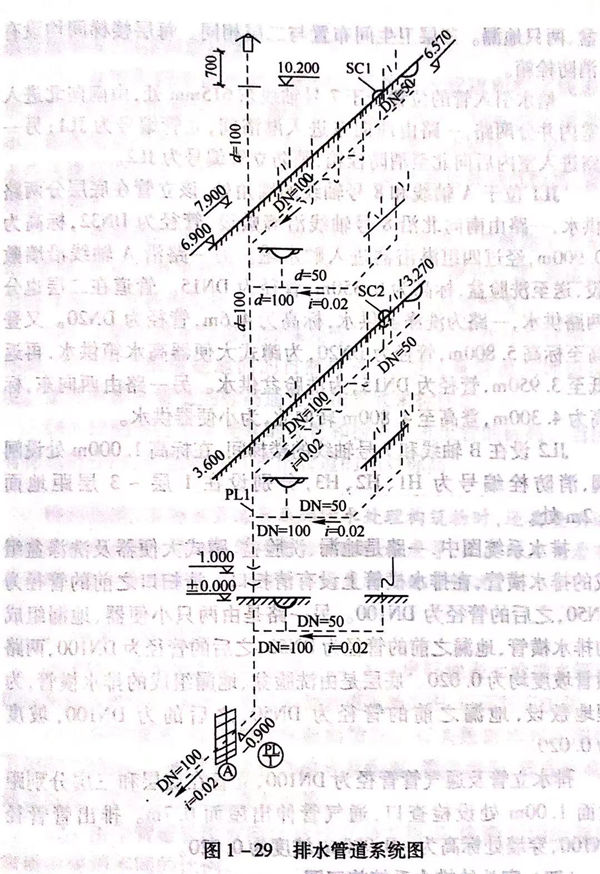

排水(shui)系統圖中，一(yi)(yi)路是地(di)漏(lou)、洗臉盆(pen)、蹲式大便器及洗滌盆(pen)組成的(de)排水(shui)橫管(guan)(guan)(guan)(guan)，在排水(shui)橫管(guan)(guan)(guan)(guan)上設有清掃(sao)口(kou)。清掃(sao)口(kou)之(zhi)(zhi)前(qian)的(de)管(guan)(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)DN50,之(zhi)(zhi)后(hou)的(de)管(guan)(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)DN100.另(ling)一(yi)(yi)路是由(you)兩只小便器、地(di)漏(lou)組成的(de)排水(shui)橫管(guan)(guan)(guan)(guan)，地(di)漏(lou)之(zhi)(zhi)前(qian)的(de)管(guan)(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)DN50,之(zhi)(zhi)后(hou)的(de)管(guan)(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)DN100,兩路橫管(guan)(guan)(guan)(guan)坡度均為(wei)(wei)0.020.底(di)層是由(you)洗臉盆(pen)、地(di)漏(lou)組成的(de)排水(shui)橫管(guan)(guan)(guan)(guan)，為(wei)(wei)埋地(di)敷設，地(di)漏(lou)之(zhi)(zhi)前(qian)的(de)管(guan)(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei) DN50,之(zhi)(zhi)后(hou)的(de)為(wei)(wei)DN100,坡度為(wei)(wei)0.020。
排水立管(guan)及(ji)通氣(qi)管(guan)管(guan)徑為(wei)DN100,立管(guan)在底層和三層分別距(ju)地(di)面1.00m處設檢查口(kou)，通氣(qi)管(guan)伸出屋面0.7m.排出管(guan)管(guan)徑DN100,穿(chuan)墻處標高為(wei)－0.900m,坡度為(wei)0.020。
