純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊不銹鋼。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬(han)料(liao)常用(yong)于在(zai)保護性(xing)氣氛爐中釬(han)焊(han)(han)(han)不銹鋼(gang)。該(gai)(gai)釬(han)料(liao)的(de)(de)熔化(hua)區間為(wei)940~950℃,釬(han)焊(han)(han)(han)溫度(du)為(wei)1000~1050℃.該(gai)(gai)釬(han)料(liao)釬(han)焊(han)(han)(han)的(de)(de)不銹鋼(gang)接(jie)頭在(zai)500℃左右仍(reng)能保持較高(gao)的(de)(de)強(qiang)度(du)（見表3-1)和抗氧化(hua)性(xing)。由于釬(han)焊(han)(han)(han)溫度(du)與(yu)(yu)某些不銹鋼(gang)固溶溫度(du)一致(zhi)，可將(jiang)不銹鋼(gang)的(de)(de)釬(han)焊(han)(han)(han)與(yu)(yu)熱處理一同進行。

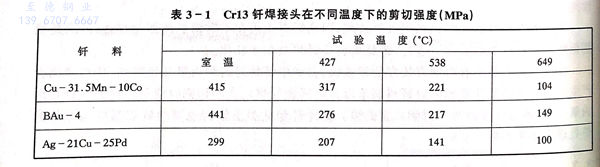

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)(han)料(liao)常用于不(bu)銹鋼的爐中釬(han)(han)(han)焊(han)，特(te)別是真空爐中釬(han)(han)(han)焊(han)。該(gai)釬(han)(han)(han)料(liao)釬(han)(han)(han)焊(han)的不(bu)銹鋼接頭具(ju)有更好的高溫(wen)性能，釬(han)(han)(han)料(liao)在600℃時(shi)的強度和抗氧化(hua)性與1Cr18Ni9Ti相當。但(dan)該(gai)釬(han)(han)(han)料(liao)熔(rong)點較高，熔(rong)化(hua)區間為1080~1120℃,釬(han)(han)(han)焊(han)溫(wen)度為1175~1200℃.在如此高的溫(wen)度下釬(han)(han)(han)焊(han)不(bu)銹鋼，會造成不(bu)銹鋼晶粒長大。
