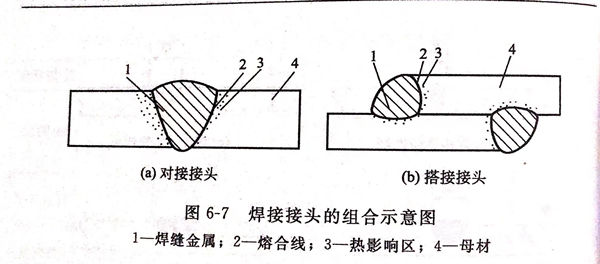

用(yong)焊(han)接方法連接的接頭稱為(wei)焊(han)接接頭。完整的焊(han)接接頭應(ying)包括：焊(han)縫金屬、熔合區(qu)(qu)、熱(re)影響區(qu)(qu)與(yu)母材(cai)，如圖6-7所示。

一、焊接(jie)接(jie)頭的基本形(xing)式

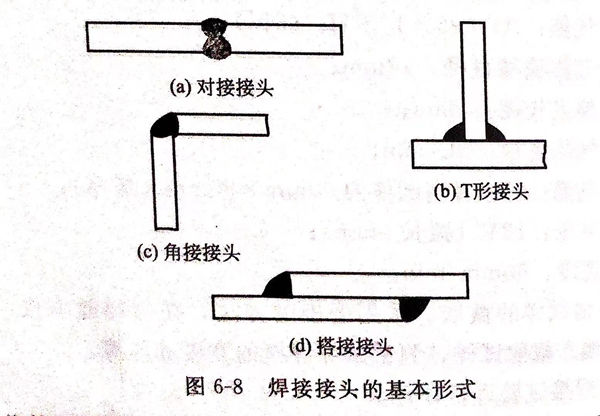

 焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)的(de)性能(neng)直接(jie)(jie)(jie)影響著(zhu)焊(han)(han)接(jie)(jie)(jie)結(jie)構的(de)性能(neng)和安全可靠(kao)性。根據(ju)焊(han)(han)接(jie)(jie)(jie)結(jie)構特征、焊(han)(han)件(jian)厚度、質量要求和施焊(han)(han)位置的(de)不(bu)同，應采用不(bu)同的(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)形(xing)式。常(chang)用的(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)有：對接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)、角接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)、T形(xing)接(jie)(jie)(jie)頭(tou)(tou)和搭(da)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)四種(zhong)主要基(ji)本(ben)形(xing)式，如圖6-8所示。

 此外，還有(you)在上(shang)述四種主要基本(ben)焊(han)接(jie)(jie)接(jie)(jie)頭(tou)(tou)的基礎上(shang)延伸(shen)的接(jie)(jie)頭(tou)(tou)形式，如十(shi)字接(jie)(jie)頭(tou)(tou)、塞(sai)焊(han)接(jie)(jie)頭(tou)(tou)、槽焊(han)接(jie)(jie)頭(tou)(tou)、端接(jie)(jie)接(jie)(jie)頭(tou)(tou)、套管接(jie)(jie)頭(tou)(tou)、卷邊焊(han)接(jie)(jie)頭(tou)(tou)和鎖底焊(han)接(jie)(jie)接(jie)(jie)頭(tou)(tou)等。

 選用何種(zhong)焊接(jie)(jie)接(jie)(jie)頭形式(shi)，一般取(qu)決于下列(lie)條(tiao)件：設計(ji)條(tiao)件要(yao)求，載荷的性質，焊接(jie)(jie)質量(liang)要(yao)求和(he)檢查(cha)條(tiao)件，焊接(jie)(jie)應力和(he)變形。

1. 對接(jie)接(jie)頭

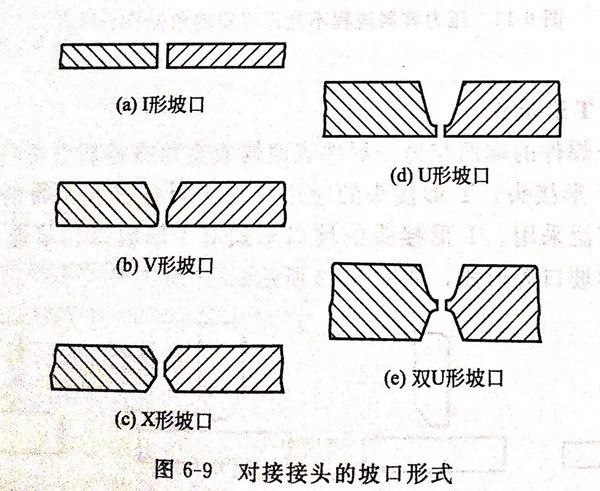

 由兩(liang)焊(han)(han)接(jie)(jie)(jie)面相對平行連接(jie)(jie)(jie)的(de)(de)接(jie)(jie)(jie)頭(tou)(tou)稱為對接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)。它是(shi)焊(han)(han)接(jie)(jie)(jie)結(jie)構中使用(yong)最(zui)廣泛的(de)(de)一種焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)的(de)(de)基本形(xing)式(shi)。從焊(han)(han)接(jie)(jie)(jie)力學角(jiao)度來講，對接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)是(shi)最(zui)理想(xiang)的(de)(de)接(jie)(jie)(jie)頭(tou)(tou)形(xing)式(shi)，所以重要結(jie)構的(de)(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)大多采用(yong)對接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)。對接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)的(de)(de)坡口(kou)(kou)(kou)形(xing)式(shi)有(you)：I形(xing)坡口(kou)(kou)(kou)、單邊V形(xing)坡口(kou)(kou)(kou)、V形(xing)坡口(kou)(kou)(kou)、X形(xing)坡口(kou)(kou)(kou)、U形(xing)坡口(kou)(kou)(kou)及雙U形(xing)坡口(kou)(kou)(kou)等形(xing)式(shi)，如圖6-9所示(shi)。

2. 角接(jie)接(jie)頭

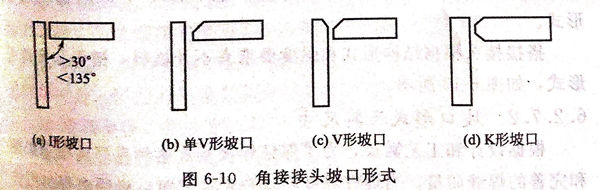

 由(you)兩焊件端(duan)部構成大于30°、小于135°的夾(jia)角，以(yi)角度連接(jie)(jie)的接(jie)(jie)頭形(xing)(xing)(xing)式稱為(wei)角接(jie)(jie)接(jie)(jie)頭。角接(jie)(jie)接(jie)(jie)頭坡(po)(po)口(kou)(kou)形(xing)(xing)(xing)式有：不(bu)開坡(po)(po)口(kou)(kou)、I形(xing)(xing)(xing)坡(po)(po)口(kou)(kou)、單邊V形(xing)(xing)(xing)坡(po)(po)口(kou)(kou)、V形(xing)(xing)(xing)坡(po)(po)口(kou)(kou)和K形(xing)(xing)(xing)坡(po)(po)口(kou)(kou)等。圖6-10是角接(jie)(jie)接(jie)(jie)頭示意圖。

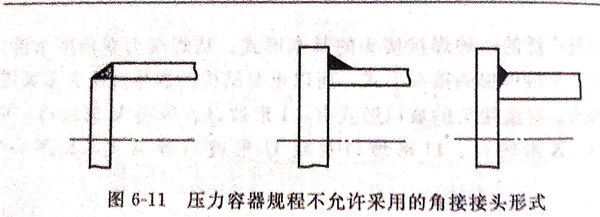

 由于角(jiao)接(jie)接(jie)頭(tou)的(de)承載能力(li)差(cha)，常用(yong)于不(bu)(bu)重要的(de)焊(han)接(jie)結構中。壓力(li)容器規(gui)程(cheng)中規(gui)定不(bu)(bu)允許采用(yong)如圖6-11所示的(de)不(bu)(bu)合理的(de)角(jiao)接(jie)接(jie)頭(tou)形式。

3. T形接頭

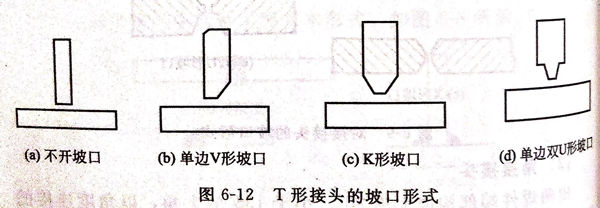

 由一(yi)焊件(jian)的(de)端(duan)面與另一(yi)焊件(jian)表(biao)面構(gou)成(cheng)直(zhi)角或近似直(zhi)角的(de)接(jie)頭形(xing)(xing)(xing)式(shi)稱(cheng)為T形(xing)(xing)(xing)接(jie)頭。T形(xing)(xing)(xing)接(jie)頭的(de)應用(yong)僅次于對接(jie)接(jie)頭，特別(bie)在船體結構(gou)中(zhong)廣(guang)泛采用(yong)。T形(xing)(xing)(xing)接(jie)頭的(de)坡口形(xing)(xing)(xing)式(shi)有I形(xing)(xing)(xing)坡口、單邊V形(xing)(xing)(xing)坡口、K形(xing)(xing)(xing)坡口等形(xing)(xing)(xing)式(shi)，如(ru)圖6-12所示(shi)。

4. 搭接接頭

 由兩(liang)焊件部分(fen)搭疊構(gou)成(cheng)的(de)連接(jie)接(jie)頭(tou)形式(shi)稱為搭接(jie)接(jie)頭(tou)。搭接(jie)接(jie)頭(tou)的(de)應力分(fen)布不均(jun)勻，疲勞(lao)強度低(di)，是一種不十(shi)分(fen)理想的(de)接(jie)頭(tou)形式(shi)。

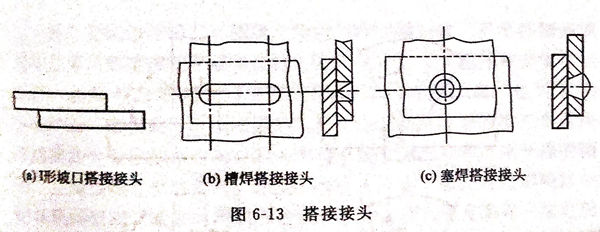

 搭(da)接接頭(tou)根據結構形式(shi)和強度要求有不(bu)開坡口(kou)、槽焊和塞焊等形式(shi)，如圖6-13所示(shi)。

二、坡口(kou)形(xing)式及其尺寸

根據設計和(he)工藝需要，為了保證焊接(jie)接(jie)頭達到良好的(de)根部焊透和(he)完善的(de)焊縫質量，當焊件(jian)厚度超過一定尺寸時，必須在焊件(jian)的(de)待焊部位加工成(cheng)一定幾何形狀的(de)坡口。

焊(han)接(jie)坡口(kou)(kou)形(xing)狀和(he)尺寸的(de)具(ju)體選擇，視焊(han)接(jie)結構(gou)的(de)特(te)征、工件材質及厚度、焊(han)縫質量要求、焊(han)接(jie)方(fang)法和(he)施焊(han)條件等因素而決定。一般來說，焊(han)接(jie)坡口(kou)(kou)形(xing)式應考(kao)慮(lv)下列條件：

①. 坡口形式和尺(chi)寸(cun)必須(xu)滿足焊接工(gong)藝可操(cao)作性，保(bao)證(zheng)焊接接頭(tou)質(zhi)量達到(dao)技術(shu)條件規定的要求；

②. 焊接質量的檢(jian)查實施可行性；

③. 坡口(kou)加工設備條件(jian)；

④. 減少焊接材料(liao)的消耗量；

⑤. 以求減小焊(han)接(jie)(jie)變形和(he)焊(han)接(jie)(jie)應力；

⑥. 提(ti)高生產(chan)效率，降低成(cheng)本。

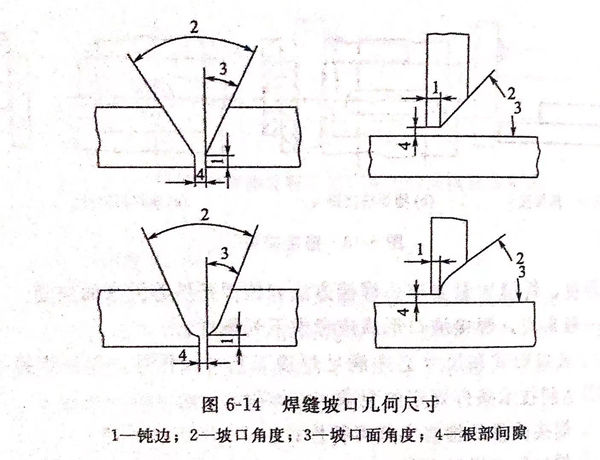

1. 坡口尺(chi)寸（見圖6-14)

①. 坡(po)口(kou)面(mian)角(jiao)度(du)和坡(po)口(kou)角(jiao)度(du)

  焊件表(biao)面(mian)(mian)的垂(chui)直面(mian)(mian)與坡(po)口(kou)(kou)面(mian)(mian)之間的夾(jia)角稱為(wei)坡(po)口(kou)(kou)面(mian)(mian)角度(du)，兩坡(po)口(kou)(kou)面(mian)(mian)之間的夾(jia)角稱為(wei)坡(po)口(kou)(kou)角度(du)。坡(po)口(kou)(kou)角度(du)由坡(po)口(kou)(kou)形(xing)式和焊件厚度(du)而定(ding)。

②. 根(gen)部(bu)間隙

  焊接(jie)(jie)前(qian)，在(zai)焊接(jie)(jie)接(jie)(jie)頭根部(bu)之間預留(liu)的(de)空隙(xi)稱為根部(bu)間隙(xi)。預留(liu)根部(bu)間隙(xi)的(de)目的(de)在(zai)于(yu)保證焊縫根部(bu)的(de)焊透。

③. 鈍(dun)邊

  焊件(jian)開坡口時，沿焊件(jian)厚度方向未(wei)開坡口的(de)(de)端(duan)面(mian)部(bu)(bu)分(fen)稱為(wei)鈍邊(bian)。鈍邊(bian)的(de)(de)作用在(zai)于(yu)防止焊接時根部(bu)(bu)焊穿。

④. 根部半徑

  在J形、U形坡口底部的(de)(de)半(ban)徑稱為根部半(ban)徑。根部半(ban)徑的(de)(de)目的(de)(de)在于增大坡口根部的(de)(de)空間，保證(zheng)焊縫根部的(de)(de)焊透(tou)。

2. 坡口形式

 根據坡(po)(po)口形式不(bu)同，坡(po)(po)口可分成I形（即不(bu)開坡(po)(po)口）、單邊V形、V形、U形、X形、K形和J形等多種形式坡(po)(po)口。
