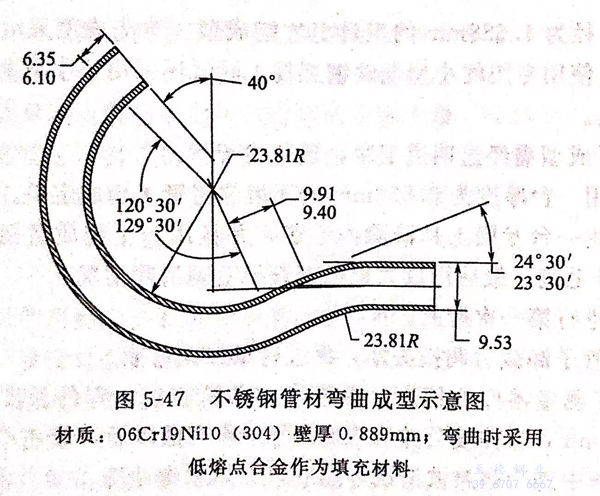

［實例5-1] 將難以成型的不銹鋼管子彎曲成宇航構件（見圖5-47)。圖5-47所示為用于宇航部件的不銹鋼(gang)彎管(guan)，這種彎管要想加工到規定的公差范圍是比較困難的（尺寸公差：±0.254mm,角度公差：±0.5°;管子彎頭部分的扁平度不超過0.015mm)。

這(zhe)種部件所使用的(de)原材(cai)料為材(cai)，生產(chan)時(shi)按下列順序經(jing)九道(dao)工序成(cheng)型。

①. 用無齒鋸將管子切割(ge)成158.75mm定(ding)尺長度，然后去降毛(mao)刺。

②. 在(zai)每(mei)個工件(jian)內填人低熔點合金。

③. 在大功率拉拔(ba)彎(wan)曲機上將工件彎(wan)曲成160°,并對彎(wan)曲度行測量。

④. 用手動(dong)彎管機將工件彎曲(qu)成(cheng)24°,并測量(liang)彎曲(qu)度(du)。

⑤. 在夾具(ju)固定下(xia)利用(yong)無齒鋸對管子(zi)兩端(duan)進行修(xiu)切，使其長符(fu)合(he)要求。

⑥. 將填充物熔(rong)化排出。

⑦. 使用手動(dong)砂(sha)輪(lun)清除(chu)毛刺(ci)。

⑧. 在化(hua)學溶液中進(jin)行鈍(dun)化(hua)處理。

⑨. 全面(mian)檢查工件(jian)尺(chi)寸，同時用(yong)一精度很高的(de)圓球滾過成品管件(jian)，進(jin)行“過球”檢驗。

彎曲后可能有約為5°的彈(dan)性回彈(dan)變形(xing)，這(zhe)可以根(gen)據測量(liang)所得的彎曲度進行過彎曲來加以矯正。

［實(shi)例5-2] 微型(xing)管的彎曲(qu)。

 用于復寫器和其他記錄儀表的墨水管是用06Cr19Ni10(304)型不銹鋼管制成的，這種不銹鋼管的外徑為0.813mm,壁厚為0.027mm.每個墨水管的直線部分長度為76.2mm,另外每端有一個120°、長19.05mm的彎頭。這兩個彎頭均在同一平面內，其中心線半徑為4.63mm。

由(you)于彈性回彈作用(yong)(yong)非(fei)常劇(ju)烈且有時(shi)很不穩定，因此彎頭需圍繞在一個半(ban)徑為(wei)1.588mm的(de)工具(ju)上才(cai)能成型(xing)(xing)。彎頭成型(xing)(xing)采用(yong)(yong)人工手動(dong)方法，使用(yong)(yong)專用(yong)(yong)的(de)小型(xing)(xing)低碳鋼工具(ju)，同(tong)時(shi)還采用(yong)(yong)了小型(xing)(xing)成型(xing)(xing)塊和小型(xing)(xing)夾具(ju)。

管子成型需經(jing)過(guo)四(si)道工序(xu)，現分述于下：

①. 用(yong)一臺厚度為0.533mm的(de)無齒鋸將管子切(qie)成定(ding)長。

②. 用(yong)一臺專用(yong)工具清(qing)除內毛刺，并且用(yong)一個(ge)優質黃銅絲刷(shua)清(qing)除管(guan)子外毛刺。最后用(yong)放大鏡檢查(cha)管(guan)子毛刺清(qing)除情況(kuang)。

③. 進(jin)行第一次(ci)彎曲。

④. 管子卸載(zai)后調換頭尾，再進行第二次彎曲。

為(wei)了測量零件的精度(du)，設置了一條檢查線。零件長度(du)公差為(wei)±0.254mm,彎曲度(du)公差為(wei)±2°.管子在彎曲以(yi)后，放在乙(yi)基三氯(lv)化(hua)物溶液中(zhong)進行超聲波清(qing)洗，然后再在熱水中(zhong)沖洗。
