以鉻(ge)-鎳奧氏體不銹鋼香蕉視頻app蘋果:06Cr18Ni11Ti安裝座鍛造工藝為例（見圖3-6),其工藝流程(cheng)：下料→檢查→打磨(mo)→加熱(re)(re)→模鍛→加熱(re)(re)→校正→熱(re)(re)處(chu)理→腐蝕(shi)→終檢。

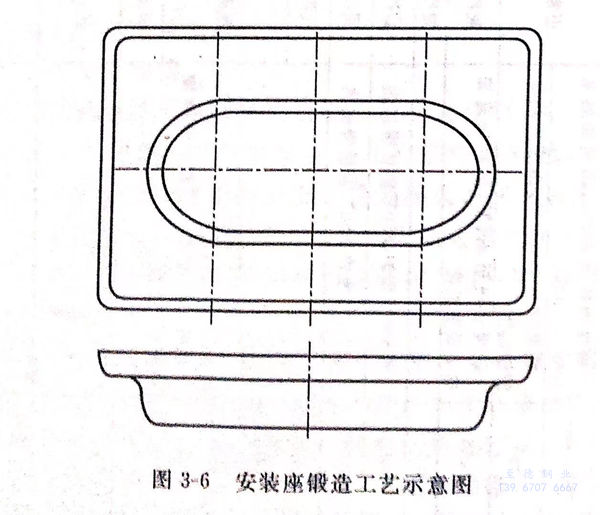

圖 6.jpg


下(xia)料：可以用鋸(ju)床鋸(ju)切(qie)、砂輪切(qie)割機(ji)切(qie)割或車(che)床車(che)切(qie)，尺寸(cun)為Φ26x64mm,并要將(jiang)毛刺和(he)尖角打磨掉。


檢查：檢查表面缺(que)陷。


打(da)磨(mo)：清除表面(mian)缺陷及毛刺。


加熱：加熱溫(wen)度(du)為(wei)1100~1200℃,加熱時間(jian)為(wei)10~25min,裝爐數量少(shao)于60件(jian)。


模鍛：選用1噸(dun)模鍛(duan)錘，終鍛(duan)溫度900℃.


校(xiao)正：在1噸模鍛錘上利用終鍛型槽校(xiao)正。


熱(re)處理：根據鋼(gang)種確定熱處理制度，進行(xing)熱處理。


表面(mian)清(qing)理：根據要(yao)求，對(dui)鍛件的表(biao)面(mian)進(jin)行必要(yao)的清理(li)，如(ru)噴丸(wan)、酸洗、拋光(guang)等(deng)。


終(zhong)檢(jian)：100%檢查外表面。
