1. 不銹鋼陽極氧化膜(mo)的(de)制備

  不銹鋼(gang)陽(yang)極氧(yang)化(hua)膜是在特(te)定(ding)的溶液(ye)中（150~350g/L硫酸(suan)溶液(ye)），在過鈍化(hua)電(dian)位區的特(te)定(ding)電(dian)位下，用電(dian)化(hua)學(xue)方法在奧氏體不銹鋼(gang)表面(mian)形成耐(nai)蝕(shi)性優良的陽(yang)極氧(yang)化(hua)膜。

2. 不(bu)銹鋼陽極(ji)氧化膜的(de)耐蝕性

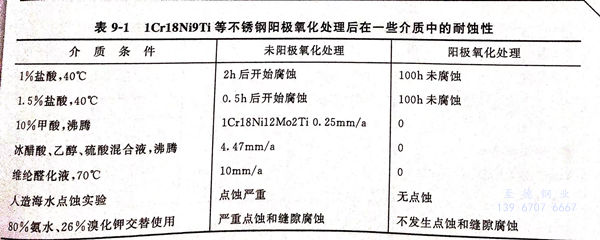

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不銹鋼陽極氧化(hua)膜(mo)與自然鈍化(hua)膜(mo)、硝酸(suan)鈍化(hua)膜(mo)和彩色膜(mo)相比，其(qi)耐蝕性(xing)呈數量級(ji)的增(zeng)加，特別是抗(kang)點蝕和縫隙(xi)腐蝕更為有效。

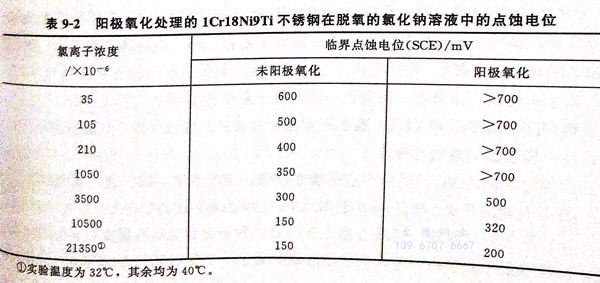

 b. 不(bu)銹鋼陽極氧化處理后(hou)在不(bu)同氯離(li)子濃度的(de)水溶液(ye)中的(de)點蝕(shi)電(dian)(dian)位見表9-2，臨界點蝕(shi)電(dian)(dian)位（相對(dui)于SCE飽和甘汞電(dian)(dian)極電(dian)(dian)位）大(da)幅(fu)度升(sheng)高。

 c. 實驗溫度為32℃,其(qi)余均為40℃。

3. 陽極氧化處理后(hou)的不銹鋼的實際使用

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
