1. 快速鎳的性能和(he)用途

  ①. 快(kuai)速(su)鎳的(de)性(xing)能： 鍍液呈中性(xing)偏堿性(xing)（pH=7.5~8),鍍液呈藍色，有氨(an)味。沉(chen)積速(su)率(lv)快(kuai)。

  ②. 快(kuai)速鎳的(de)用途： 主要用于恢復尺寸和作耐磨(mo)鍍層。一般用作中(zhong)間層，刷鍍中(zhong)應用廣泛。

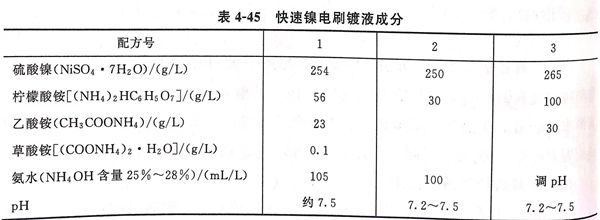

2. 快速鎳電刷鍍液成(cheng)分，見(jian)表4-45

3. 快(kuai)速鎳電(dian)刷(shua)鍍工藝規范

 耗電(dian)系(xi)數(shu)：0.113 2A·h/(d㎡·μm);

 工作電壓：8~20V(最佳12~15V);

 陰(yin)陽(yang)極(ji)相對運動速(su)率：6~35m/min(最佳12~15m/min);

 單一鍍層安全厚度：≤0.5mm;

 電連接：只能作正極性接電；

 使用溫度：30~50℃,溫度提高可改(gai)善(shan)鍍層(ceng)質量(liang)和提高生產效率(lv)。

4. 快速鎳溶液的配制

 以配方1為(wei)例：在500mL燒(shao)杯中(zhong)(zhong)，加(jia)(jia)入(ru)乙酸(suan)銨(an)23g草酸(suan)銨(an)0.1g,檸(ning)檬酸(suan)銨(an)56g,加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)200mL,加(jia)(jia)熱攪拌溶(rong)解。另外，在1000mL燒(shao)杯中(zhong)(zhong)加(jia)(jia)入(ru)硫酸(suan)鎳254g,加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)400mL,加(jia)(jia)熱攪拌溶(rong)解，將(jiang)500mL燒(shao)杯中(zhong)(zhong)的(de)溶(rong)液(ye)(ye)在攪拌下加(jia)(jia)入(ru)到1000mL燒(shao)杯中(zhong)(zhong)的(de)溶(rong)液(ye)(ye)中(zhong)(zhong)，冷卻至25℃后(hou)攪拌加(jia)(jia)入(ru)氨水(shui)105mL,調整(zheng)溶(rong)液(ye)(ye)pH為(wei)7.5左右。再倒(dao)入(ru)1000mL量筒或容量瓶中(zhong)(zhong)，加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)稀釋至刻線。

5. 快速(su)鎳刷鍍過程的空乏型(xing)變化

 隨著鍍(du)液的(de)循環使用(yong)，鍍(du)液中(zhong)鎳離子濃度隨循環使用(yong)由50g/L降低至25g/L,屬(shu)空乏型鍍(du)液。當(dang)鍍(du)液容積消耗掉75%左右，鍍(du)液中(zhong)析出(chu)大量鹽類結晶和(he)氫(qing)氧(yang)化物(wu)，黏(nian)度增加，無法使用(yong)，剩余25%溶液報廢。在循環過程中(zhong)鍍(du)液pH和(he)鍍(du)層(ceng)硬度比較穩定(ding)。
