1. 工(gong)藝流程

  香蕉視頻app蘋果:304不銹鋼試樣砂紙打磨（分別用300號、800號、1500號砂紙逐級打磨）→去離水洗→化學除油（常規堿性化學除油液浸泡30min)→去離子水洗→酸洗（30%體積分數H2SO4,75℃,30s)→去離子水洗→化學鍍鈀→去離子水洗→晾干。

2. 鍍鈀(ba)液組(zu)成(cheng)及操(cao)作條件

 氯化鈀（PdCl₂)  2~5g/L  、 鹽酸（38%HCl)  4~8mL/L  、pH  9~10

 次磷酸鈉（NaH₂PO₂·H₂O) 10~20g/L  、溫度  40~65℃ 、時間  30~60min

 氨水（NH₃·H₂O,28%) 100~200mL/L 、氯化鈉（NaCl) 20~30g/L

3. 鈀鍍層耐蝕性

 采用掃描電鏡（SEM)觀察鍍鈀表面鈀膜(mo)的厚度為0.5~1.0μm，膜(mo)層致密(mi)。

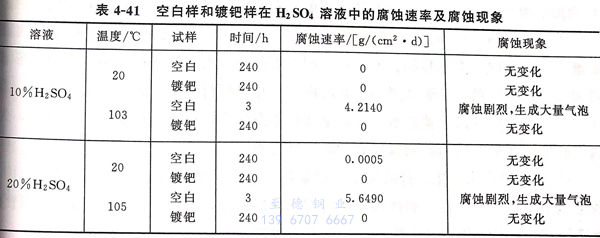

 ①. 采(cai)用失重法測定空(kong)(kong)白試樣(yang)和(he)鍍鈀(ba)試樣(yang)分別(bie)在(zai)10%和(he)20% 硫酸溶液中，溫度為20℃和(he)沸點，結果見表4-41空(kong)(kong)白樣(yang)和(he)鍍鈀(ba)樣(yang)在(zai)H2SO,溶液中的腐(fu)值(zhi)速率及(ji)腐(fu)蝕(shi)現象。

 由表(biao)4-41可知，在(zai)20℃的10%硫(liu)酸 和20% 硫(liu)酸中，空白(bai)和鍍(du)鈀(ba)樣耐(nai)蝕性好，而溫度提高至沸點，鍍(du)鈀(ba)試樣依然耐(nai)蝕率良好，而空白(bai)試樣耐(nai)蝕性明顯(xian)增(zeng)大。

 ②. 采(cai)用動電位極化(hua)曲線也可得到相同的(de)耐蝕性結果。在(zai)20℃的(de)兩(liang)種濃(nong)度(du)(du)的(de)硫(liu)(liu)酸中均(jun)有(you)較寬的(de)鈍(dun)(dun)化(hua)區。隨著硫(liu)(liu)酸濃(nong)度(du)(du)的(de)提高，維(wei)鈍(dun)(dun)電流也只有(you)較小(xiao)的(de)變化(hua)，處于(yu)10-5A/c㎡數量級，當溫度(du)(du)在(zai)100℃時，空白樣在(zai)兩(liang)種 硫(liu)(liu)酸溶液中的(de)維(wei)鈍(dun)(dun)電流均(jun)過大，已不能維(wei)持穩(wen)定(ding)的(de)鈍(dun)(dun)態。

 ③. 化學鍍鈀膜在(zai)沸(fei)騰的(de)(de)10% 硫酸(suan) 和20% 硫酸(suan) 中經240小時 ，浸泡后仍維持極低的(de)(de)腐蝕速率。

 ④. 不(bu)銹鋼鍍鈀后(hou)的(de)耐蝕性提高(gao)應歸因于鍍鈀層促進了(le)不(bu)銹鋼表(biao)面的(de)鈍化(hua)。
