1. 不(bu)銹鋼(gang)鍍錫鈰合(he)金的(de)應用
不銹鋼鍍錫鈰合金可提高其釬焊性能，使不(bu)銹(xiu)鋼在電子行業的應用更加廣泛。
2. 鍍錫鈰合金酸性溶液成分(fen)及(ji)工(gong)作(zuo)條件
硫酸亞錫（SnSO4) 30~45g/L 、 溫度 低于40℃
硫酸（H2SO4)(d=1.84) 120~160g/L 、 電流密度 1~3A/d㎡ 、 時間 30~50min
硫酸高鈰（CeSO4·4H2O) 10~20g/L 、陰極移動 需要
鍍(du)錫添加劑（SS820) 15mL/L 、 陽極 純錫板
鍍(du)(du)錫添加劑（SS821) 1mL/L 、 陰陽極面積比 2:1 、鍍(du)(du)錫穩(wen)定劑 20~30mL/L
3. 錫鈰合金鍍液(ye)的配制
先取1/2體積(ji)的(de)去離子水(shui)、加(jia)入硫酸(suan)，攪拌(ban)同(tong)時進行(xing)，趁溶(rong)液(ye)溫度上升，加(jia)入硫酸(suan)亞(ya)錫，攪拌(ban)溶(rong)解冷卻后，再加(jia)入硫酸(suan)高鈰，溶(rong)解后，再加(jia)人預先用水(shui)稀釋至(zhi)5倍的(de)SS820、SS821和穩定劑，最后加(jia)水(shui)至(zhi)所需體積(ji)，攪拌(ban)均勻，放入陽極(ji)錫板，陰極(ji)鐵板，通(tong)電電解2~4小時后，即可(ke)試鍍。
新配(pei)鍍液應維(wei)持相對密度(du)波美度(du)18°Bé。
4. 錫鈰合金(jin)鍍液各成分的作用
a. 硫酸亞錫
硫酸亞錫為(wei)主鹽，提供亞錫離(li)子(zi)(zi)，亞錫離(li)子(zi)(zi)為(wei)二價(jia)錫，不可(ke)使用雙氧(yang)水(shui)，以(yi)防止亞錫離(li)子(zi)(zi)轉變為(wei)四價(jia)錫，四價(jia)錫會引起溶(rong)液渾(hun)濁。適(shi)當(dang)的亞錫離(li)子(zi)(zi)可(ke)使電(dian)流密度開大，使沉積速率提高。但亞錫離(li)子(zi)(zi)濃度過(guo)高，如超(chao)過(guo)45g/L,溶(rong)液均(jun)鍍能(neng)力下降(jiang)，鍍層(ceng)結晶粗糙，甚至產生毛(mao)刺(ci)，亞錫離(li)子(zi)(zi)濃度過(guo)低，如30g/L以(yi)下，雖然分散(san)能(neng)力好，但電(dian)流密度開不大，否則鍍錫層(ceng)易燒焦。
b. 硫酸
硫(liu)(liu)酸(suan)是導(dao)電劑。主要是防止亞(ya)錫(xi)離子(zi)水解，變成氫氧化錫(xi)沉(chen)淀，硫(liu)(liu)酸(suan)適量(liang)使(shi)溶液(ye)穩定，錫(xi)層結晶細致。硫(liu)(liu)酸(suan)含量(liang)過(guo)高(gao)，如大于160g/L,加速錫(xi)板溶解，鍍層由(you)光亮(liang)(liang)銀白色變成灰色，毛刺逐步加重。硫(liu)(liu)酸(suan)含量(liang)過(guo)低，如小于120g/L,亞(ya)易寓子(zi)易水解，溶液(ye)變濁，產生沉(chen)淀。硫(liu)(liu)酸(suan)在120~160g/L,能增加導(dao)電性，提高(gao)陰極的極化作用，使(shi)鍍層光亮(liang)(liang)、細致。
c. 硫酸高鈰
在(zai)錫(xi)層中引人微量(liang)稀土金屬(shu)鈰，鍍層硬度提(ti)高(gao)，釬焊(han)性和抗氧化性均增(zeng)(zeng)加(jia)。鍍液中鈰的存在(zai)，使(shi)電流密(mi)度增(zeng)(zeng)加(jia)，均鍍能(neng)力和光亮范圍增(zeng)(zeng)加(jia)，溶液更(geng)加(jia)穩定(ding)，但含(han)鈰量(liang)過(guo)高(gao)，發層釬焊(han)性降低(di)。硫酸高(gao)鋪(pu)含(han)量(liang)取8~15g8/L最佳(jia)。
d. 光亮劑
SS820是(shi)(shi)開(kai)缸劑(ji)(ji)，開(kai)缸時(shi)一(yi)次性(xing)加入15mL/L. SS821是(shi)(shi)補充(chong)劑(ji)(ji)，每通電IKA電量時(shi)添加100~300mL.光(guang)亮劑(ji)(ji)的(de)加入使陰(yin)極極化作用提高(gao)，整平性(xing)提高(gao)，使鍍層(ceng)細致光(guang)亮。光(guang)亮劑(ji)(ji)過量使鍍層(ceng)發黑。光(guang)亮劑(ji)(ji)應按量勤加少加。
e. 穩定(ding)劑
防(fang)止溶(rong)(rong)液(ye)(ye)變(bian)濁(zhuo)，延長清液(ye)(ye)使(shi)(shi)用周(zhou)(zhou)期。加(jia)入(ru)過(guo)(guo)量，降(jiang)低(di)電流效率，影響鍍(du)層(ceng)亮度(du)。雖然加(jia)有穩定劑，但(dan)溶(rong)(rong)液(ye)(ye)亞錫(xi)(xi)離子氧化變(bian)濁(zhuo)的過(guo)(guo)程仍(reng)不(bu)可(ke)避免，只不(bu)過(guo)(guo)變(bian)濁(zhuo)的周(zhou)(zhou)期延長些。當溶(rong)(rong)液(ye)(ye)變(bian)濁(zhuo)時，要(yao)使(shi)(shi)用SY800鍍(du)錫(xi)(xi)處理劑30mL/L,當加(jia)入(ru)處理劑稍(shao)加(jia)攪勻后，立(li)即(ji)停止靜(jing)置(zhi)，沉淀向槽(cao)底凝聚沉降(jiang)，經過(guo)(guo)半小時即(ji)可(ke)用虹吸法抽出上層(ceng)清液(ye)(ye)，棄去底層(ceng)濁(zhuo)液(ye)(ye)，然后用適量新配鍍(du)液(ye)(ye)補充損失的槽(cao)液(ye)(ye)，最好分析溶(rong)(rong)液(ye)(ye)成分，對(dui)含量加(jia)以調整。
5. 不銹鋼鍍(du)錫鈰合金工藝流(liu)程
化(hua)學除油→水(shui)洗(xi)(xi)→陰(yin)極(ji)(ji)電(dian)解活化(hua)［鹽酸(suan)50%(體(ti)積分(fen)數(shu)），水(shui)50%(體(ti)積分(fen)數(shu)），溫度(du)室溫，電(dian)流密度(du)（DK)1~3A/d㎡,時(shi)(shi)間7~10min,陰(yin)極(ji)(ji)不(bu)銹鋼待鍍(du)件(jian)，陽極(ji)(ji)布包(bao)碳(tan)精板(ban)］→水(shui)洗(xi)(xi)→閃鍍(du)鎳(nie)［氯(lv)化(hua)鎳(nie)180~220g/L,鹽酸(suan)120~160g/L,室溫，陰(yin)極(ji)(ji)電(dian)流密度(du)（DK)1~4A/d㎡2,時(shi)(shi)間5~10min,陽極(ji)(ji)鎳(nie)板(ban)］→水(shui)洗(xi)(xi)→活化(hua)［硫酸(suan)5%(質(zhi)量分(fen)數(shu)），時(shi)(shi)間5s]→水(shui)洗(xi)(xi)→酸(suan)性鍍(du)光亮(liang)銅→水(shui)洗(xi)(xi)→活化(hua)［硫酸(suan)5%(質(zhi)量分(fen)數(shu)），時(shi)(shi)間5s]→水(shui)洗(xi)(xi)→鍍(du)錫鈰(shi)合金→水(shui)洗(xi)(xi)→中和（磷酸(suan)三鈉50~100g/L,時(shi)(shi)間5~10s)→水(shui)洗(xi)(xi)→鈍(dun)化(hua)（鉻酐50~60g/L,硫酸(suan)2~3g/L,室溫，時(shi)(shi)間20~30s)→水(shui)洗(xi)(xi)→水(shui)洗(xi)(xi)→熱水(shui)→甩干→驗收。
6. 鍍(du)層性能(neng)測(ce)試
a. 耐(nai)蝕性
中性鹽(yan)霧實驗［氯(lv)化鈉5%(質量分數(shu)），溫度（35±2)℃,噴(pen)霧8h,停16h為(wei)1周(zhou)期(qi)］若2周(zhou)期(qi)無銹點即為(wei)合格。
b. 結合(he)強(qiang)度實驗
①. 彎折法: 反復彎曲90°共6次，彎曲處無(wu)起(qi)皮脫(tuo)落(luo)為(wei)合格。
②. 加(jia)熱(re)法: 在烘箱中加(jia)熱(re)至（150±5)℃,保(bao)溫2h,表面無變化，仍保(bao)持原光澤，無起(qi)泡(pao)脫(tuo)皮，再立即浸(jin)入冷(leng)水驟冷(leng)，光澤無變化，未(wei)起(qi)泡(pao)脫(tuo)皮為合格。
③. 蒸氣法: 在沸騰水面上暴露在相對(dui)濕度(du)90%的100℃蒸氣中保持(chi)1h仍保持(chi)色澤不變無起泡脫皮(pi)為(wei)合格。
7. 效益(yi)
不銹(xiu)鋼鍍(du)錫鈰合(he)金(jin)，可(ke)以代替銅(tong)件鍍(du)銀。工藝無毒，環境保(bao)護效果(guo)好，力(li)學強度好，耐(nai)蝕性好，可(ke)焊性好，產(chan)品質量高(gao)。鍍(du)液穩定，維護方便，成(cheng)本低廉，經(jing)濟效益(yi)好。

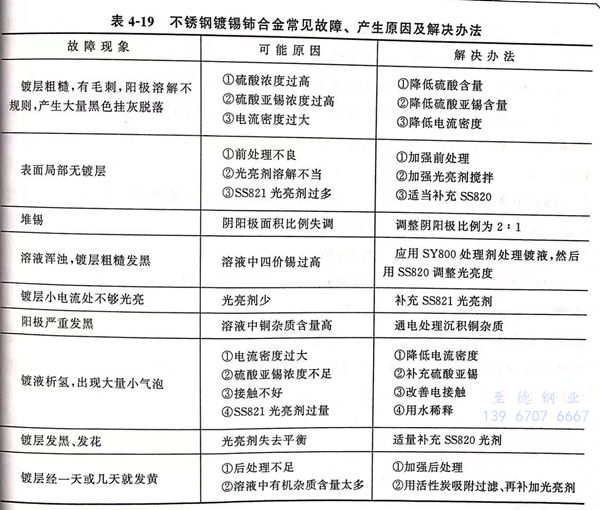

不(bu)銹鋼鍍錫鈰合金常(chang)見故障、產(chan)生原因及解決方法見表4-19。
