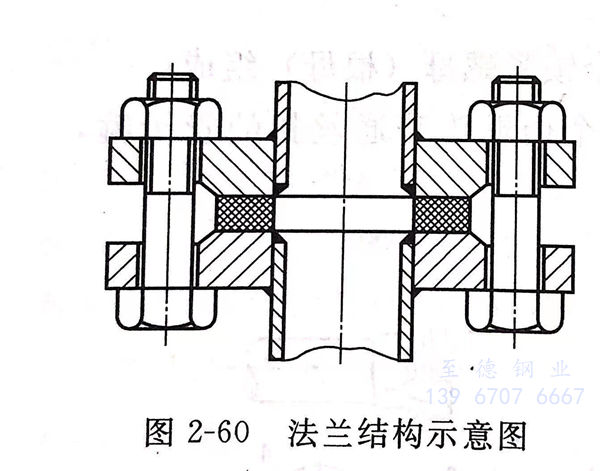

香蕉視頻app蘋果:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法(fa)蘭(lan)密封形式一般是依靠其(qi)連接螺栓所產生的(de)(de)預緊力，通過各種固(gu)體墊片或液(ye)體墊片達到足夠的(de)(de)工作密封比(bi)壓，來阻止被密封流體介質的(de)(de)外泄(xie)，屬于強制密封范疇(chou)，如圖2-60所示。


圖 60.jpg


  我國國標GB/T 9112-2000《鋼制管法(fa)蘭，類型與(yu)參(can)數》規定了(le)鋼制管法(fa)蘭的類型與(yu)參(can)數。鋼制管法(fa)蘭的(de)類(lei)型(xing)(xing)與(yu)參數包括公稱壓(ya)力、公稱尺寸與(yu)鋼管外徑、法(fa)蘭類(lei)型(xing)(xing)及其適用范圍(wei)和密封形式及代號。


1. 公稱壓力

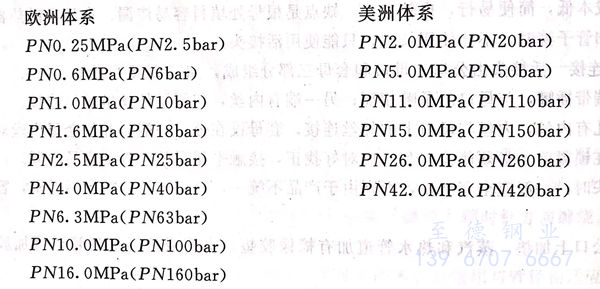

  我國目前采(cai)用(yong)(yong)的(de)(de)是(shi)歐(ou)洲(zhou)管法蘭(lan)體(ti)系(xi)(xi)和美洲(zhou)管法蘭(lan)體(ti)系(xi)(xi)的(de)(de)15個(ge)公(gong)稱壓(ya)(ya)力(li)(li)等(deng)級。在(zai)管道(dao)工程圖中(zhong)(zhong)選用(yong)(yong)歐(ou)洲(zhou)體(ti)系(xi)(xi)的(de)(de)較(jiao)多，但進口(kou)項目圖紙中(zhong)(zhong)各種體(ti)系(xi)(xi)都(dou)會涉及到，要(yao)注意(yi)區分和識別。兩個(ge)體(ti)系(xi)(xi)的(de)(de)公(gong)稱壓(ya)(ya)力(li)(li)等(deng)級用(yong)(yong)PN標記如下:




2. 公(gong)稱(cheng)尺寸(cun)與鋼管(guan)外徑

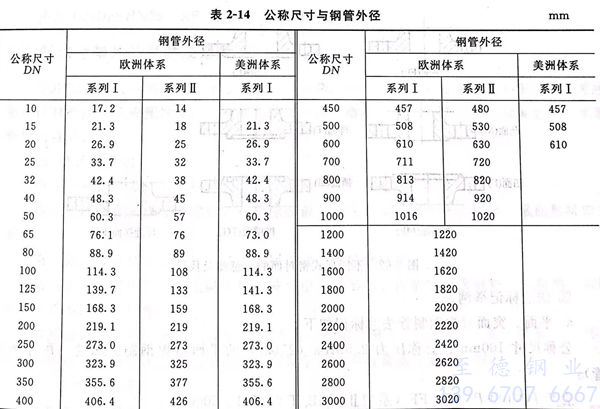

 我國選用(yong)的鋼管外徑(jing)為(wei)Ⅰ、Ⅱ兩(liang)個系(xi)列(lie)(lie)，系(xi)列(lie)(lie)Ⅰ為(wei)國際通系(xi)列(lie)(lie)（俗稱(cheng)(cheng)英制(zhi)管）；系(xi)列(lie)(lie)E為(wei)國內常用(yong)系(xi)列(lie)(lie)（俗稱(cheng)(cheng)米(mi)制(zhi)管）。兩(liang)個體(ti)系(xi)管法(fa)蘭的公稱(cheng)(cheng)尺寸和鋼管外徑(jing)應符(fu)合表2-14的規定。


表 14.jpg


 3. 法蘭類型

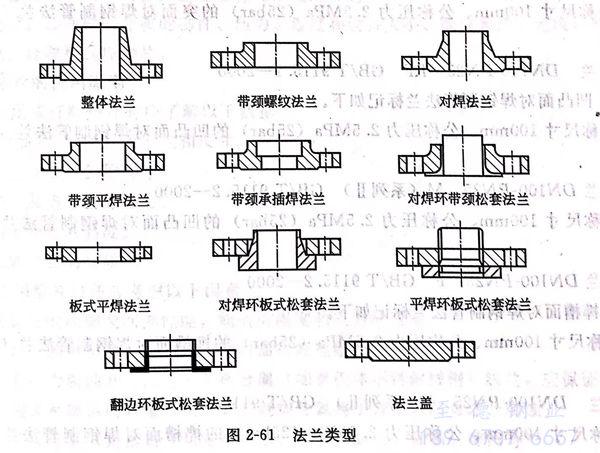

 法蘭類型應符(fu)合圖2-61的規定。


圖 61.jpg


 4. 密封面形式及代號


圖 62.jpg

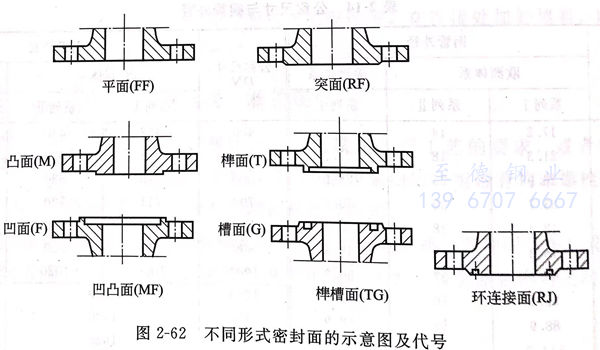

 法蘭的(de)密封面形式及代號應符合圖2-62的(de)規(gui)定。



 5. 法蘭標記(ji)方式(shi)


 ①. 法蘭應按公稱尺寸、公稱壓力、密封面形式代(dai)號(hao)(hao)、螺紋特性(xing)代(dai)號(hao)(hao)或配用(yong)(yong)的鋼管(guan)系(xi)列代(dai)號(hao)(hao)（配用(yong)(yong)米制(zhi)管(guan)代(dai)號(hao)(hao)為“系(xi)列II”，配用(yong)(yong)英(ying)制(zhi)管(guan)不標(biao)記）及標(biao)準編號(hao)(hao)進行標(biao)記。


 ②. 法蘭密封面的形(xing)式代號應符合GB/T 9112-2000《鋼制管(guan)法蘭類型與參數(shu)》的規定。


 ③. 法蘭標記舉例(li)


   a. 平面(mian)、突面(mian)對焊鋼制管(guan)法蘭標記如下。


    公稱(cheng)(cheng)尺寸(cun)100mm、公稱(cheng)(cheng)壓力2.5MPa(25bar)的平(ping)面(mian)對焊鋼制管法蘭(lan)（配用米制管）：法蘭(lan)DN100-PN25 FF(系列II)GB/T 9115.1-2000


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的(de)突面對(dui)焊(han)鋼制(zhi)管法(fa)(fa)蘭(lan)（配用英(ying)制(zhi)管）：法(fa)(fa)蘭(lan) DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸(tu)面對焊鋼制管法蘭標(biao)記如下(xia)。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的(de)凹凸面對焊鋼制管法(fa)蘭（配用米制管）：法(fa)蘭DN100-PN25 M(系列II)GB/T 9115.2-2000


    公稱(cheng)尺寸100mm、公稱(cheng)壓力2.5MPa(25bar)的凹凸(tu)面對焊鋼(gang)制管(guan)法蘭(lan)（配用英制管(guan)）： 法蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽面對(dui)焊鋼(gang)制管法蘭標記如下。


    公稱尺寸(cun)100mm、公稱壓(ya)力(li)2.5MPa(25bar)的榫槽面對焊鋼(gang)制管法蘭（配用米制管）： 法蘭 DN100-PN25 T(系(xi)列(lie)II)GB/T 9115.3-2000


   公稱尺寸100mm、公稱壓(ya)力2.5MPa(25bar)的(de)榫槽(cao)面對焊鋼制(zhi)管(guan)法(fa)蘭（配用英制(zhi)管(guan)）：法(fa)蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平面、突面對(dui)焊(han)鋼制管法蘭蓋標記如下。


    公(gong)稱(cheng)尺(chi)寸100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的平面(mian)對焊鋼(gang)制管法蘭(lan)蓋：法蘭(lan)DN100-PN25 FF GB/T 9123.1-2000


    公稱(cheng)尺(chi)寸100mm、公稱(cheng)壓(ya)力(li)2.5MPa(25bar)的突面(mian)對(dui)焊鋼制管法蘭蓋：法三DN100N25 KF GB/T 9123. 1-2000
