法蘭密封面尺寸(cun)與其相配合的墊片尺寸(cun)直接(jie)有關。

一、歐洲法蘭體系

1. 突面、凹面／凸面、榫面／槽面法(fa)蘭密封面尺寸(cun)

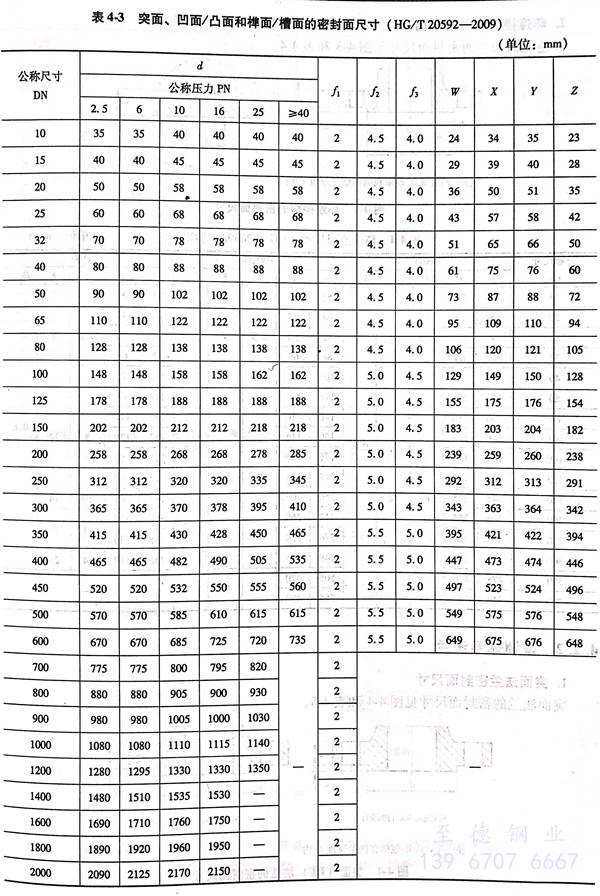

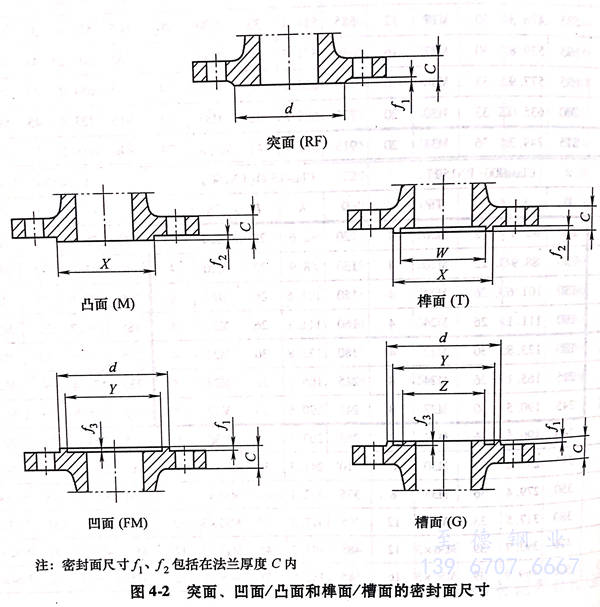

  突(tu)面、凹面／凸面、榫面／槽面法(fa)蘭密封面尺寸見圖(tu) 4-2 和(he) 表 4-3 。

2. 環連接面法蘭密封面尺寸

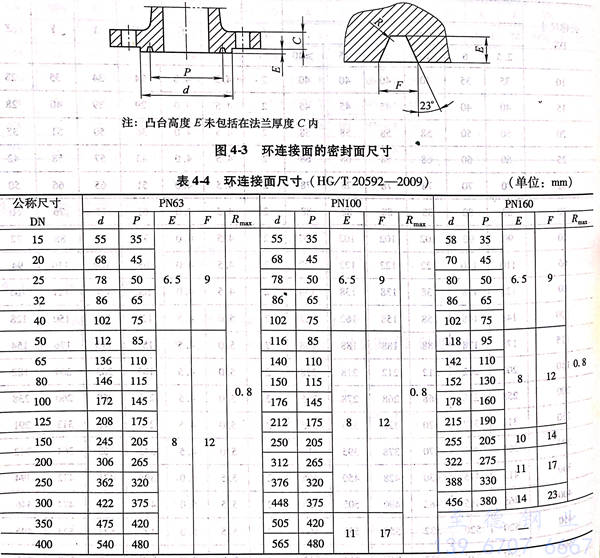

 環連接面(mian)法蘭的密封面(mian)吃飯(fan)見圖 4-3 和 表 4-4 。

二(er)、美洲(zhou)體系(xi)法蘭

 1. 突面法蘭密(mi)封面尺寸

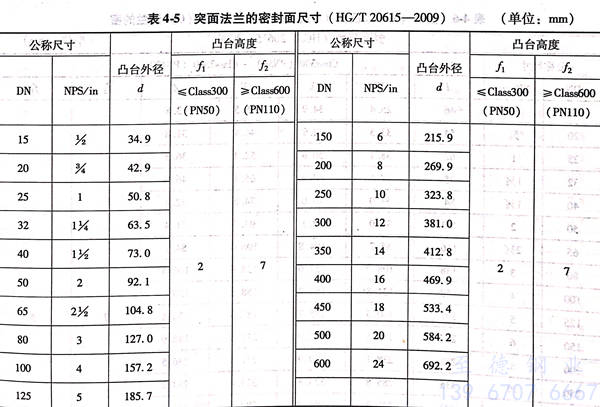

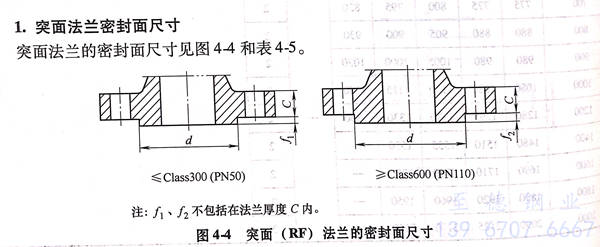

 突(tu)面法蘭的密封面尺寸(cun)見圖 4-4 和 表 4-5 。

 2. 凹面(mian)／凸面(mian)、榫面(mian)／槽(cao)面(mian)法(fa)蘭(lan)密封面(mian)尺寸(cun)

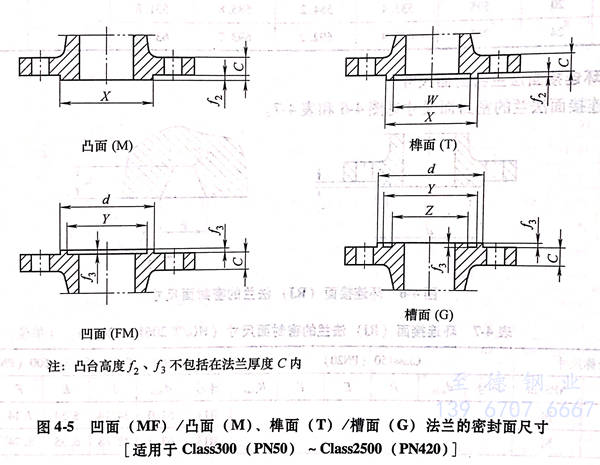

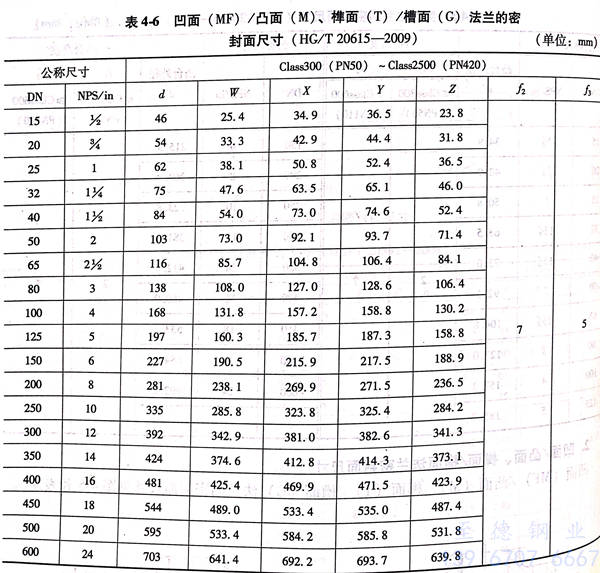

 凹面(mian)(mian)（MF)/凸(tu)面(mian)(mian)（M)、榫(sun)面(mian)(mian)（T)/槽面(mian)(mian)（G)法蘭的(de)密(mi)封(feng)面(mian)(mian)尺寸見圖4-5和表4-6。

3. 環連接面(mian)法(fa)蘭密封面(mian)尺(chi)寸

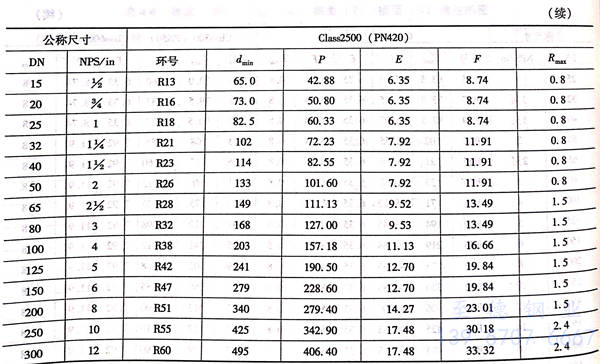

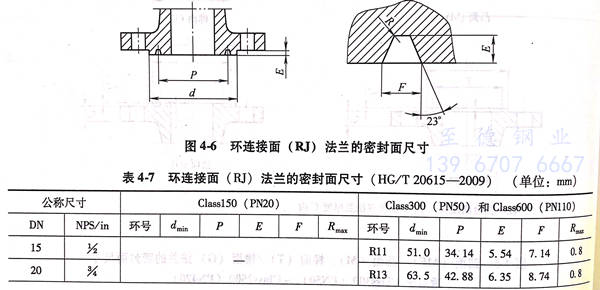

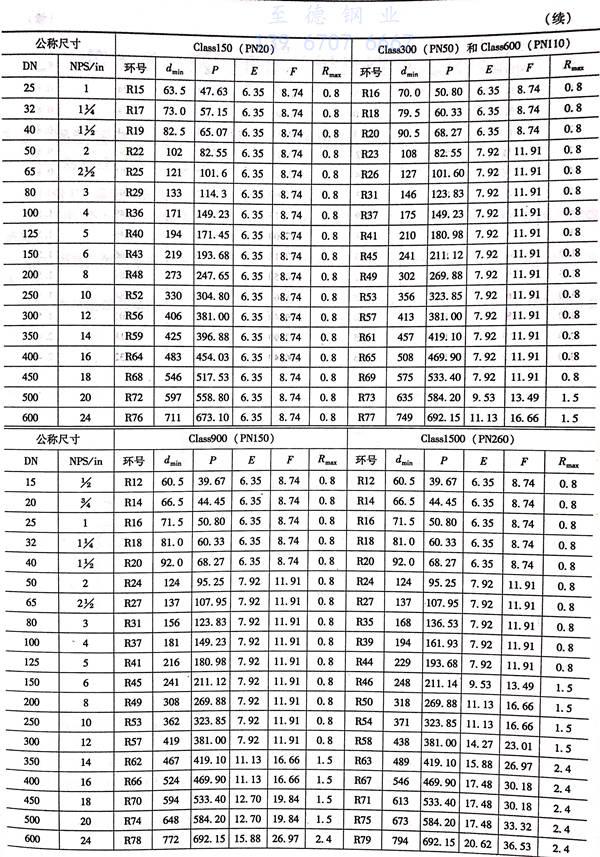

環連接面法(fa)蘭密封面尺寸見圖 4-6 和(he) 表(biao) 4-7 。
