超純鐵素體不銹鋼一般在固熔狀態下焊接。如果碳+氮含量超過溶解度（碳+氮在鐵素體中溶解度很低），并不含穩定化元素時，在焊接熱影響區會產生敏化，在一定的介質中發生晶間腐蝕。間隙元素碳、氮、氧含量很低的超純鐵素體不銹鋼對焊接熱循環引起的脆化不顯著，焊接接頭有很好的塑性和韌性，不需預熱和焊后處理。

 同鋼種焊(han)(han)接時，一般采(cai)用與母材(cai)同成(cheng)分的焊(han)(han)絲(si)做為填充材(cai)料。焊(han)(han)絲(si)中間隙元素含量最好(hao)低于母材(cai)。特別(bie)注意焊(han)(han)絲(si)加工(gong)和保管過(guo)程可能產(chan)生的表面玷污。

焊(han)(han)(han)(han)接的關(guan)鍵(jian)是防止(zhi)焊(han)(han)(han)(han)接過程污染，以免增(zeng)加焊(han)(han)(han)(han)縫(feng)中碳、氮、氧含量(liang)。熔化焊(han)(han)(han)(han)主(zhu)要(yao)用氬(ya)弧焊(han)(han)(han)(han)、等(deng)(deng)離子弧焊(han)(han)(han)(han)、電子束(shu)焊(han)(han)(han)(han)等(deng)(deng)可得到良(liang)好保(bao)護的焊(han)(han)(han)(han)接方法。采(cai)用的工藝措施(shi)如下。

 1. 增加熔池保(bao)護

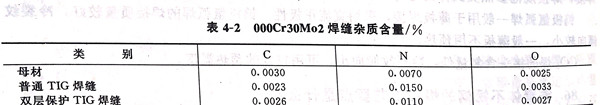

   如采用雙層氣體保護、用氣體透鏡、增大噴嘴直徑、增加氬氣流量鋼焊接接頭夏比沖擊韌性轉變溫度研究表明，即使采用改進的TIG焊接，焊縫脆性轉變溫度也顯著高于母材；000Cr30Mo2鋼電子束焊縫脆性轉變溫度與母材相當。普通TIG焊縫脆性轉變溫度大約比母材提高60℃,改進TIG焊大約提高30℃.脆性轉變溫度提高主要與焊接過程吸氮有關，見表4-2。電子顯微鏡研究表明，含氮量高于約0.01%時，在基體內平行（100）面析出片狀Cr₂N,促使產生解理破壞。

2. 采用尾氣(qi)保(bao)護

   這對多層(ceng)焊尤為必要。

3. 焊(han)縫背面通氬保護

  最(zui)好采(cai)用通氬的(de)水(shui)冷銅(tong)墊板，減少過熱，增(zeng)加冷卻速度。

4. 盡(jin)量(liang)(liang)減(jian)小(xiao)線能量(liang)(liang)

  多層焊時，控制層間溫(wen)度(du)不高于100℃。
